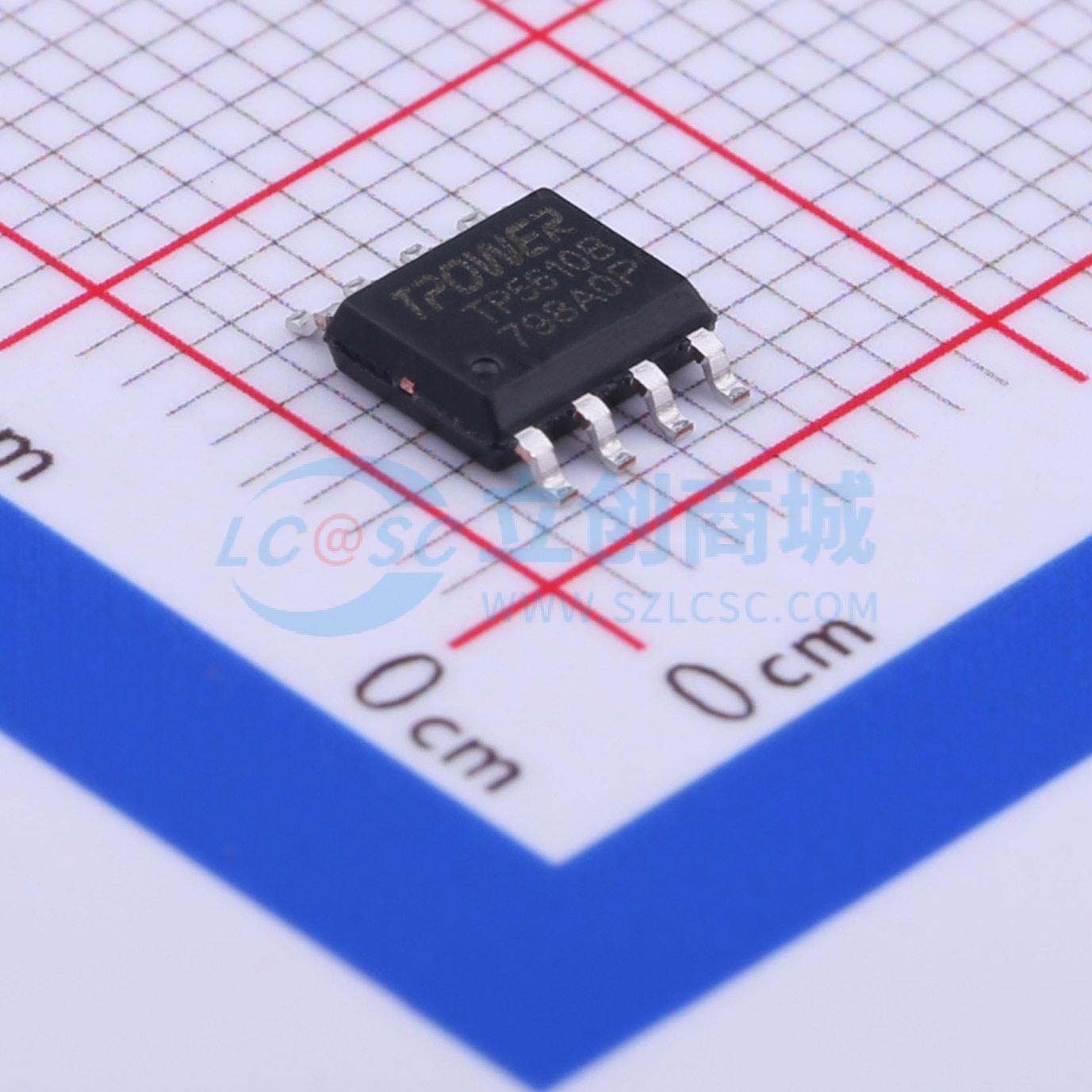

TP5610B

高性能CV/CC同步降压型DC-DC转换芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TP5610B是一款高性能的具有CV/CC功能的同步降压型DC-DC转换芯片。输入电压范围为6.5V~30V,最大输出电流可达3.1A,工作效率高达93%以上。采用固定工作频率的PWM工作模式,工作频率为135kHz。内置环路补偿电容,可以依靠内置的环路补偿实现恒流和恒压控制,同时具备线缆压降补偿功能。内部集成了多种保护功能,包括输出过压保护、输出短路保护、输出过流保护、芯片供电欠压保护、芯片供电过压保护和芯片过温保护等。
品牌名称: TPOWER(天源)
商品型号: TP5610B
商品编号: C382135
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.11克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

TP5610B是一款高性能的具有CV/CC功能的同步降压型DC-DC转换芯片。输入电压范围为6.5V~30V，内部同时集成了高边和低边功率管，最大输出电流可达3.1A，效率高达93%以上。采用固定工作频率的PWM工作模式，工作频率为135kHz。集成了斜率补偿功能，可以避免固定工作频率模式下当占空比大于50%时控制回路所产生的次谐波振荡。内置环路补偿电容，可以依靠内置的环路补偿实现恒流和恒压控制，同时具备线缆压降补偿功能。输出电压、输出恒流电流以及线缆压降补偿微调均可以通过外部电阻来设置。只需很少的外围元件即可实现高效率的恒压恒流输出，极大的节约了系统的成本和体积。

商品特性

工作电压范围：6.5V~30V
输入过压保护功能
集成高、低边功率管
最大输出电流可达3.1A
同步降压，工作效率高达93%以上
固定工作频率135kHz
集成线缆压降补偿功能
内置环路补偿电容
输出过压/过流保护功能
输出短路保护功能
芯片供电欠压保护功能
芯片过温保护功能
系统BOM成本低采用ESOP8L封装

应用领域

车载充电器
便携式设备电源
其他DC-DC开关电源

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(4000个/圆盘，最小起订量 5 个)

个

起订量：5 个4000个/圆盘

总价金额：

￥ 0.00

近期成交66单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6.5V~30V
	输出电压	-
	输出电流	3.1A
	开关频率	135kHz
	工作温度	-20℃~+65℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	360uA
	开关管(内置/外置)	内置
	输出类型	可调
