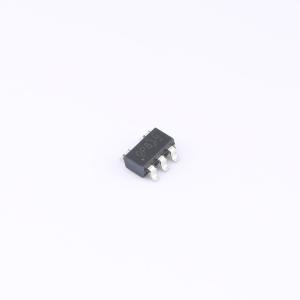

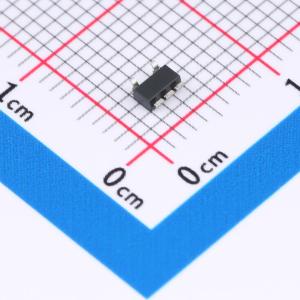

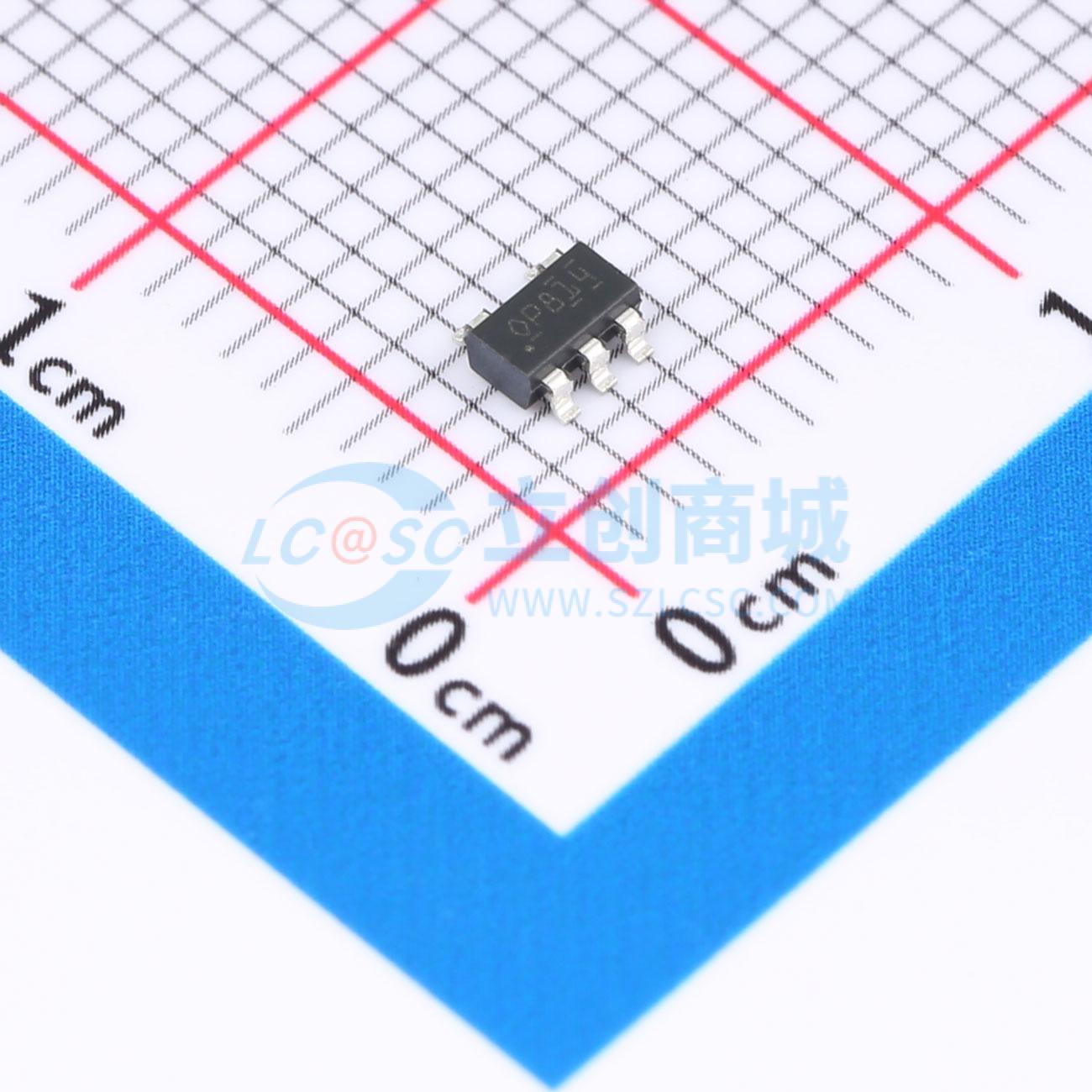

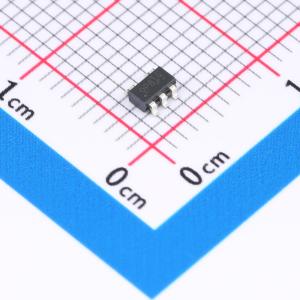

OPA814DBVR
600-MHz,高精密,单位增益稳定,FET输入运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA814DBVR
- 商品编号
- C33691691
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 增益带宽积(GBW) | 250MHz | |
| 输入失调电压(Vos) | 350uV | |
| 输入失调电压温漂(Vos TC) | 3.5uV/℃ | |
| 压摆率(SR) | 750V/us | |
| 输入偏置电流(Ib) | 20pA | |
| 输入失调电流(Ios) | 20pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 5.3nV/√Hz@100kHz | |
| 共模抑制比(CMRR) | 100dB | |
| 静态电流(Iq) | 16mA | |
| 输出电流 | 90mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 6V~12.6V | |
| 双电源电压(Vee~Vcc) | -6.3V~6.3V |
商品概述
OPA814是一款适用于高速、高精度和宽动态范围应用的单位增益稳定电压反馈运算放大器。OPA814具有低噪声结型栅场效应晶体管(JFET)输入级，增益带宽为250 MHz，电源电压范围为6 V至12.6 V。750 V/μs的压摆率可提供宽的大信号带宽和低失真，适合用作高速数字化仪、有源探头和其他测试测量应用中的高阻抗缓冲器。OPA814具有极低的输入失调电压（最大±250 μV）和失调电压温漂（最大±3.5 μV/℃）。皮安级的输入偏置电流结合低输入电压噪声（5.3 nV/√Hz），使OPA814成为光学测试、通信设备以及医疗和科学仪器中出色的宽带互阻放大器。OPA814采用8引脚SOIC封装，器件规定的工作温度范围为工业级温度范围-40℃ 至 +85℃。
商品特性
- 宽带宽
- 增益带宽积:250 MHz
- G = 1 V/V时带宽:600 MHz
- 大信号带宽（2 Vpp）:200 MHz
- 压摆率:750 V/μs
- 高精度
- 最大输入失调电压:250 μV
- 最大输入失调电压温漂:3.5 μV/℃
- 输入电压噪声:5.3 nV/√Hz
- 输入偏置电流:2 pA
- 低失真（RL = 100 Ω，VO = 2 Vpp）
- 10 MHz时HD2:-75 dBc，HD3:-85 dBc
- 电源范围:6 V 至 12.6 V
- 电源电流:16 mA
应用领域
- 高速数据采集(DAQ)
- 有源探头
- 示波器
- 光通信模块
- 测试测量前端
- 医疗和化学分析仪
- 光时域反射仪(OTDR)
