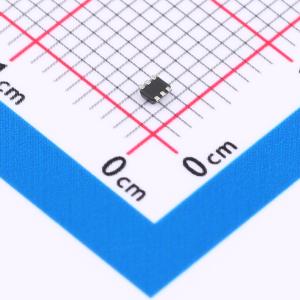

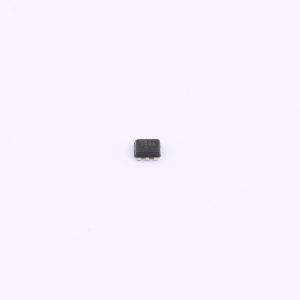

TPS61299ADRLR
升压型 500mV~5.5V
- 描述
- TPS61299x/xA 是同步升压转换器，具有 95nA 超低静态电流和平均输入电流限制。该器件为具有碱性电池和纽扣电池的便携式设备提供电源解决方案。该器件在轻负载条件下具有高效率，可实现较长的工作时间，平均输入电流限制可避免电池以高电流放电。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS61299ADRLR
- 商品编号
- C33696280
- 商品封装
- SOT-563
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 500mV~5.5V | |
| 输出电压 | 1.8V~5.5V | |
| 开关频率 | 3MHz | |
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 95nA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 轻载高效模式；过流保护；负载断开 |
商品概述
TPS61299x/xA是同步升压转换器，具有95nA超低静态电流和平均输入电流限制。该器件为具有碱性电池和纽扣电池的便携式设备提供电源解决方案。该器件在轻负载条件下具有高效率，可实现较长的工作时间，平均输入电流限制可避免电池以高电流放电。TPS61299x/xA具有0.5V至5.5V的宽输入电压范围和1.8V至5.5V的宽输出电压范围。该器件具有不同版本，平均输入电流限制范围为5mA至1.9A。具有1.2A电流限制的TPS61299可在输入电压3V到输出电压5V转换中支持高达500mA的输出电流，并且在200mA负载下可实现大约 94% 的效率。TPS61299x/xA 在输出电压为 4.5V、5V 或 5.5V 时具有可选的快速负载瞬态性能。在快速负载瞬态下, 当输出电流从 0A 瞬变为 200mA 时, 典型的稳定时间为 8μs。TPS61299x 在禁用时支持真正关断功能。TPS61299xA在禁用时支持强制直通功能，客户可以针对特定应用选择其中一个。TPS61299x/xA采用6焊球 1.2mm×0.8mm WCSP封装和6引脚 1.6mm×1.6mm SOT563封装，提供非常小的解决方案尺寸。
商品特性
- 输入电压范围:0.5V 至 5.5V，TPS61299x的最小启动电压为0.7V，TPS61299xA的最小启动电压为0.9V
- TPS61299x 的输入工作电压低至 150mV，信号 VIN > 0.7V
- TPS61299xA 的输入工作电压低至 150mV，信号 VIN > 0.9V
- 输出电压范围:输入电流限制不超过1.2A的器件为1.8V至5.5V
- 输出电压范围:1.8V至5V（对于TPS612997/A)
- 平均输入电流限制提供5mA、25mA、50mA、100mA、250mA、500mA、1.2A、1.9A多个版本
- 流入 VOUT 的静态电流典型值为 95nA，TPS61299x的VIN关断电流典型值为60nA，TPS61299xA的VIN典型强制直通电流为30nA
- VIN = 3.6 V、VOUT = 5 V 且 IOUT = 10 μA 时效率高达 91%
- VIN = 3.6 V、VOUT = 5 V 且 IOUT = 200 mA 时效率高达 94%
- 快速瞬态性能:VIN = 3.6V、VOUT = 5V、IOUT 从 0A变为200mA时，稳定时间约为 8μs
- TPS61299x在EN为低电平时真正断开
- TPS61299xA在EN为低电平时强制直通
- 自动 PFM/PWM 模式转换
- VIN > VOUT 时自动直通
- 输出SCP和热关断保护
- 提供6引脚WCSP (1.2mm x 0.8mm)/SOT563封装 (1.6mm x 1.6mm)
- 提供集成电感器的模块解决方案TPSM81299
应用领域
- 智能手表
- 智能手环
- 便携式医疗设备
- TWS
- 光学模块
