CX4056

CX4056 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其底部带有散热片的 SOP8 封装与较少的外部元件数目使得 CX4056 成为便携式应用的理想选择。 采用了内部 PMOSFET 架构，加上防倒充电路，所以不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电电压固定于 4.2V，而充电电流可通过一个电阻器进行外部设置。当充电电流在达到最终浮充电压之后降至设定值 1/10 时，CX4056 将自动终止充电循环。 当输入电压（交流适配器或 USB 电源）被拿掉时，CX4056 自动进入一个低电流状态，将电池漏电流降至 2uA 以下。CX4056 在有电源时也可置于停机模式，从而将供电电流降至 55uA。CX4056 的其他特点包括电池温度检测、欠压闭锁、自动再充电和两个用于指示充电、结束的 LED 状态引脚。CX4056 可以适合 USB 电源和适配器电源工作。

• 0V 充功能
• 输入电源过压保护高达 1000mA 的可编程充电电流
• 外部无需 MOSFET、隔离二极管和电流检测电阻
• 精度达到±1.5%的 4.2V 预设充电电压
• 0V 充、涓流、恒流、恒压、自动终止和自动再充，完整的充电循环
• C/10 充电终止
• 软启动限制了浪涌电流
• 充电状态双输出、无电池和故障状态显示
• 电源电压掉电时自动进入 1uA 低功耗睡眠模式

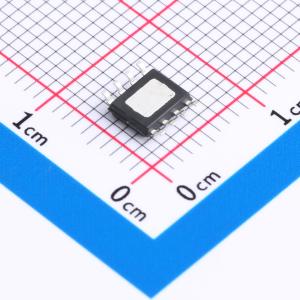

• 采用 ESOP8 封装
• 4KV ESD 静电防护

• 移动电话、PDA
• MP3、MP4 播放器
• 数码相机
• 电子词典
• GPS
• 便携式设备、各种充电器
