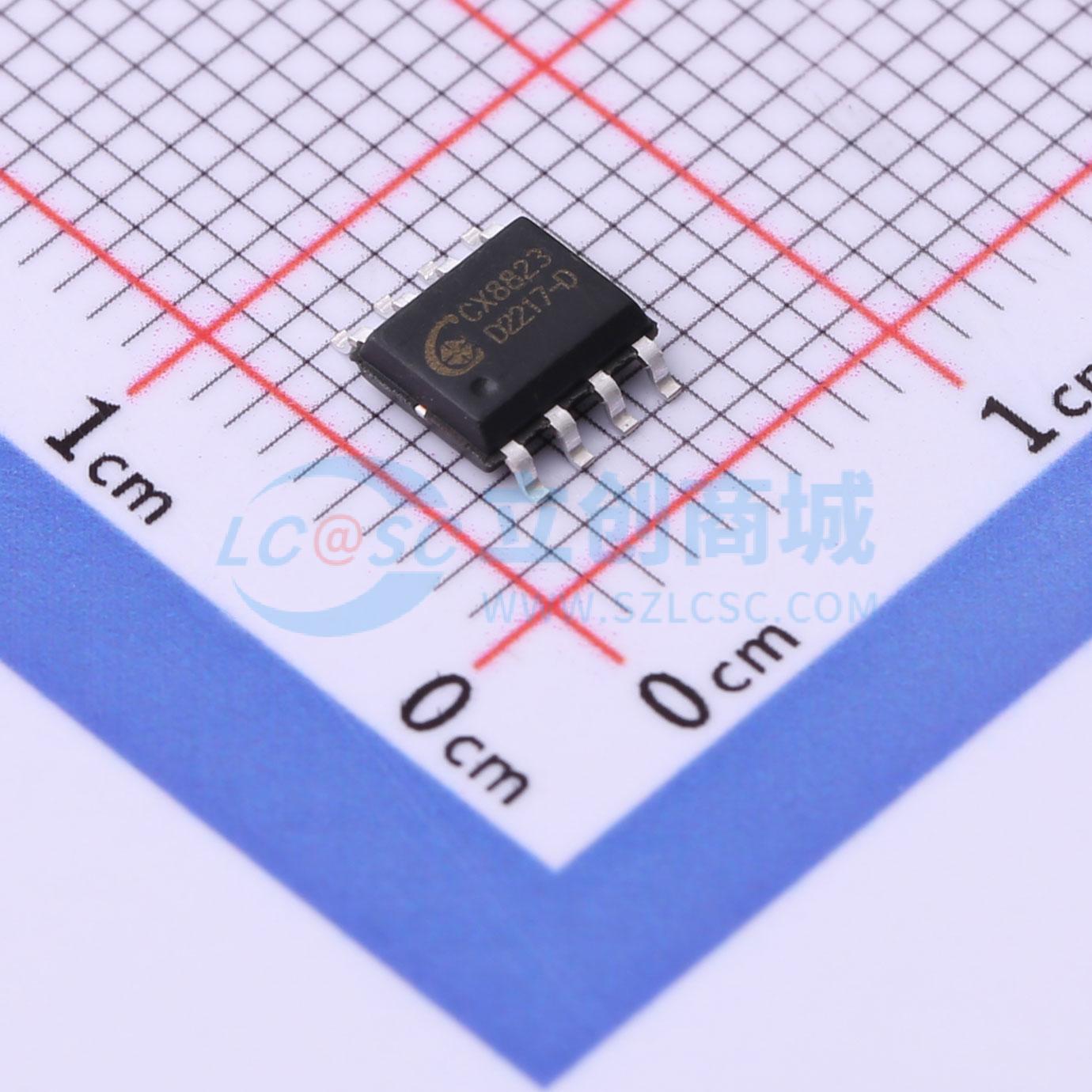

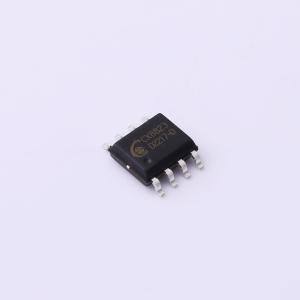

温馨提醒：图片仅供参考，商品以实物为准

CX8823

CC/CV DC-DC同步降压IC

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: CX8823是一款输入8V-30V,内置High-side以及Low-side,可支持3.1A持续输出电流,具备高性能的负载响应以及输入电压响应能力,同时具有恒流和精确的恒压控制环路实现负载调整率和线性调整率。
品牌名称: CXW(诚芯微)
商品型号: CX8823
商品编号: C3020354
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.17克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

CX8823 是一款输入8V - 30V，内置High - side以及Low - side，可支持3.1A持续输出电流，具备高性能的负载响应以及输入电压响应能力，同时具有恒流和精确的恒压控制环路实现负载调整率和线性调整率。 CX8823 CLEAR需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制。 CX8823 是一款应用极简，性能卓越，稳定可靠的恒压恒流降压型DC - DC转换器。

商品特性

输入电压8V - 30V
输入带过压保护32V
内置High - side
内置Low - side
支持3.1A持续输出电流
内置恒流以及恒压控制环路
恒压精度±3%
无需外部补偿
135kHz固定开关频率
支持MLCC
超简洁应用线路
短路保护(SCP)，过热保护
SOP - 8L封装形式

应用领域

汽车充电器
照明灯
便携式设备供电电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	输出类型	固定
	工作电压	8V~30V
	输出电压	-
	输出电流	3.1A
	开关频率	115kHz~155kHz

	属性	参数值
	工作温度	-40℃~+150℃
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1mA
	开关管(内置/外置)	内置
