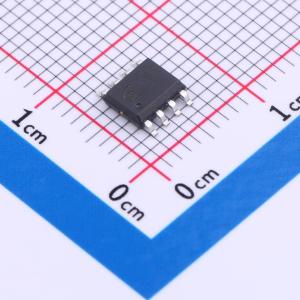

温馨提醒：图片仅供参考，商品以实物为准

CX8824

降压型 2.4A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CX8824是一款输入耐压可达32V,并且能够实现精确恒压以及恒流的降压型DC-DC转换器。该芯片内置60mΩ High-side PMOS以及40mΩ Low-side NMOS,可支持2.4A持续输出电流。具备高性能的负载响应以及输入电压响应能力,同时精确的恒压和恒流控制环路实现极小的负载调整率和线性调整率。无需外部补偿,可以依靠自身内置稳定环路实现恒流以及恒压控制,同时具备线缆压降补偿功能。
品牌名称: CXW(诚芯微)
商品型号: CX8824
商品编号: C3020353
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.16克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

CX8824 是一款输入耐压可达32V，并且能够实现精确恒压以及恒流的降压型DC-DC 转换器。CX8824 内置60mΩ High-side PMOS 以及40mΩ Low-side NMOS，可支持2.4A 持续输出电流。CX8824 具备高性能的负载响应以及输入电压响应能力，同时精确的恒压和恒流控制环路实现极小的负载调整率和线性调整率。CX8824 无需外部补偿，可以依靠自身内置稳定环路实现恒流以及恒压控制，同时具备线缆压降补偿功能。CX8824 是一款应用极简，性能卓越，稳定可靠的恒压恒流降压型DC-DC 转换器。

商品特性

输入耐压可达32V
内置60mΩ High-side PMOS
内置40mΩ Low-side NMOS
可支持2.4A持续输出电流
内置高精度恒流以及恒压控制环路
恒流精度±8%
恒压精度±3%
无需外部补偿
135kHz固定开关频率
线缆补偿压降
超简洁应用线路
短路保护(SCP)，过热保护（OTP），过压保护（OVP）
SOP-8L封装形式

应用领域

汽车充电器
照明灯
便携式设备供电电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	-
	输出电压	-
	输出电流	2.4A
	开关频率	135kHz
	工作温度	-40℃~+140℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	-
