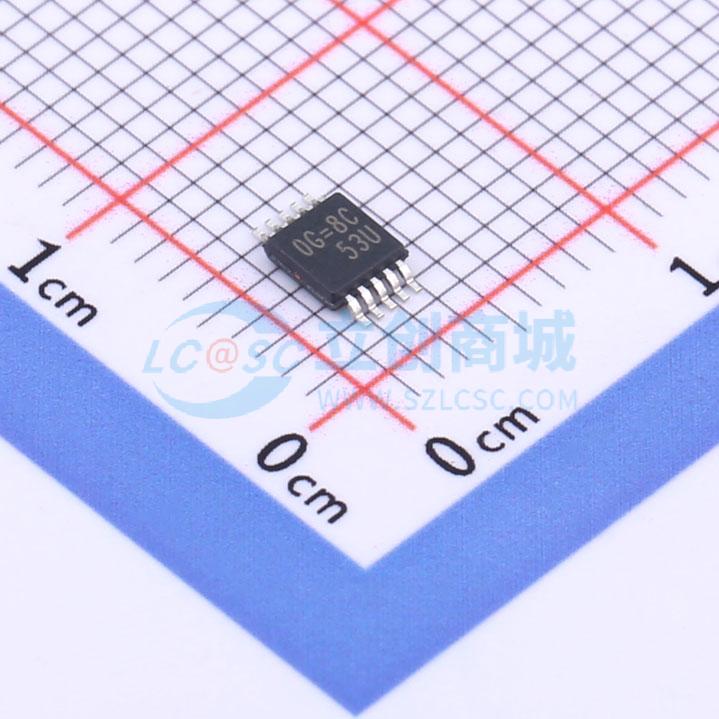

温馨提醒：图片仅供参考，商品以实物为准

RT6362GFP

60V输入、2.5A异步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RT6362是一款高效、异步降压转换器,支持4.5V至60V的宽输入电压范围,最大输出电流为2.5A。具有低静态电流设计和可调输出电压范围（0.8V至VIN）。支持外部同步,具有多种保护功能,包括输入欠压锁定、输出过压保护、过流保护和过温保护。
品牌名称: RICHTEK(立锜)
商品型号: RT6362GFP
商品编号: C3020099
商品封装: MSOP-10
包装方式: 编带
商品毛重: 0.148149克(g)

商品参数

商品概述

RT6362是一款2.5A、高效、峰值电流模式控制的异步降压转换器。该器件的输入电压范围为4V至60V，输出电压可在0.8V至输入电压（VIN）之间进行编程。通过集成低导通电阻（RDS(ON)）的高端MOSFET和低静态电流设计，该器件可在宽负载范围内实现高效率。采用简单外部补偿的峰值电流模式控制允许使用小型电感器，从而实现快速瞬态响应和良好的环路稳定性。 100kHz至2500kHz的宽开关频率，使设计人员在选择输出滤波元件时能够优化效率和尺寸。超低的最小导通时间即使在非常高的降压比下也能实现恒定频率工作。对于对开关噪声敏感的应用，该器件可实现300kHz至2200kHz的外部同步。 RT6362具备完整的保护功能，如输入欠压锁定、输出欠压保护、输出过压保护、过流保护和热关断。逐周期电流限制可防止输出短路，软启动功能可消除启动期间的输入电流浪涌。RT6362提供WDFN-10SL 3x3、MSOP-10（外露焊盘）和SOP-8（外露焊盘）封装。

商品特性

宽输入电压范围：4.5V至60V；4V至60V（软启动完成后）
宽输出电压范围：0.8V至输入电压（VIN）
0.8V ±1.5%参考精度
峰值电流模式控制
集成150mΩ高端MOSFET
低静态电流：90μA
低关断电流：1.3μA
可调开关频率：100kHz至2.5MHz
可同步开关频率：300kHz至2.2MHz
轻载时具备节能模式（PSM）
集成自举充电FET，轻载时低压差
可通过型号选项进行外部可调软启动
可通过型号选项实现电源正常指示
使能控制
可调欠压锁定（UVLO）电压和迟滞
内置欠压锁定（UVLO）、欠压保护（UVP）、过压保护（OVP）、过流保护（OCP）、过温保护（OTP）

应用领域

12V、24V和48V电源系统
全球定位系统（GPS）、娱乐设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3500个/圆盘，最小起订量 1 个)

个

起订量：1 个3500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~60V
	输出电压	800mV~60V
	输出电流	2.5A
	开关频率	2.5MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	内置
	输出类型	可调
