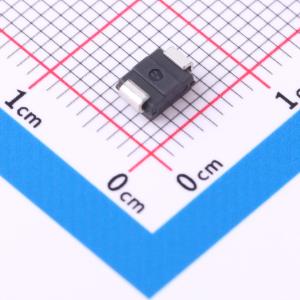

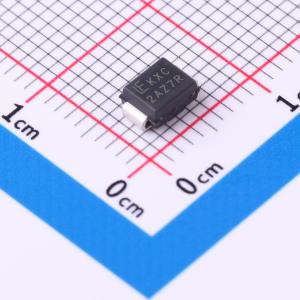

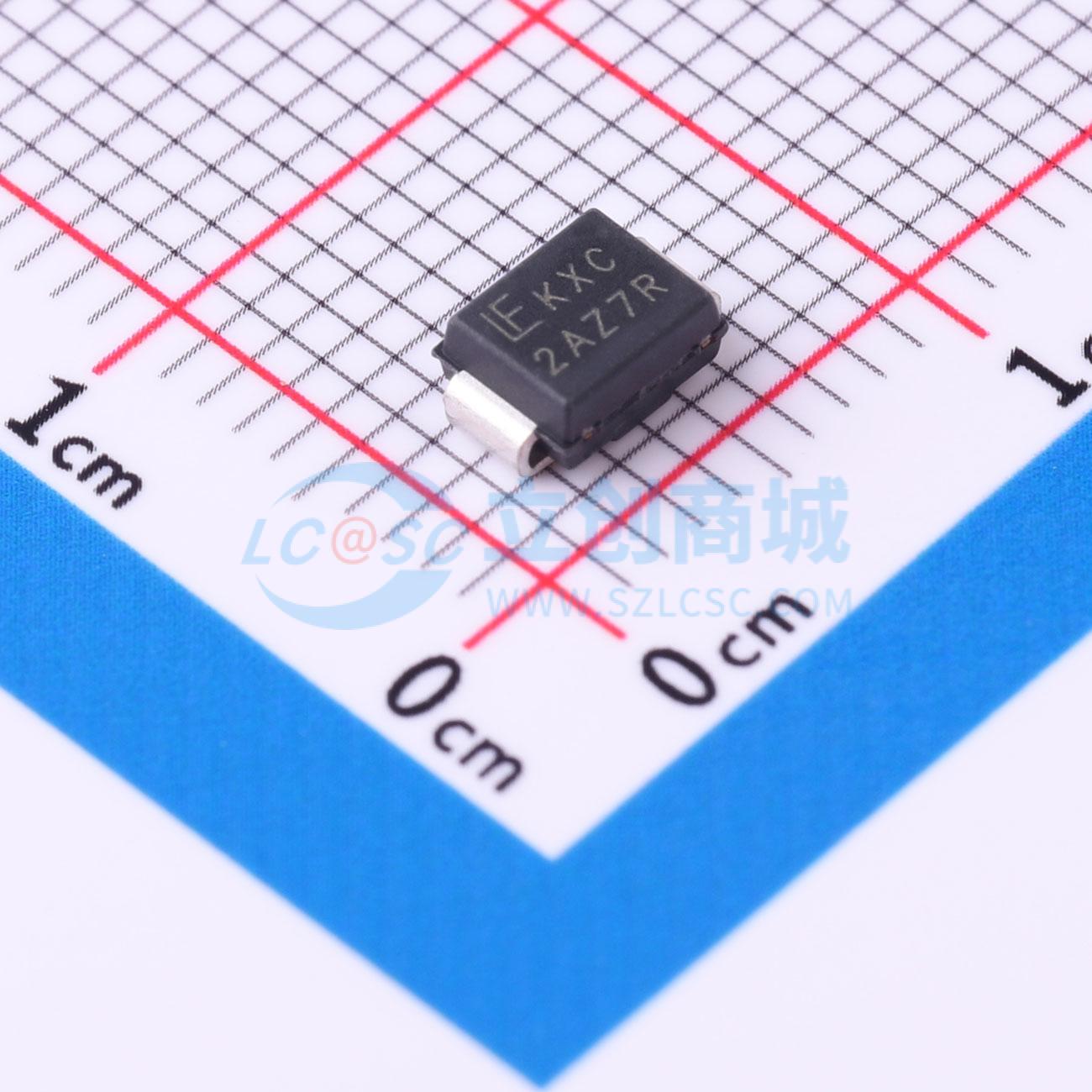

SZ1SMB10CAT3G
双向TVS 10V截止 峰值浪涌电流：35.3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 设计用于保护对电压敏感的组件免受高压、高能量瞬变的影响。它们具有出色的钳位能力和高浪涌能力，以及快速响应时间。采用独家、经济高效、高度可靠的封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源和许多其他工业和消费应用。
- 品牌名称
- Littelfuse(美国力特)
- 商品型号
- SZ1SMB10CAT3G
- 商品编号
- C3019809
- 商品封装
- SMB
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 10V | |
| 钳位电压 | 17V | |
| 峰值脉冲电流(Ipp) | 35.3A | |
| 峰值脉冲功率(Ppp) | 600W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 11.1V | |
| 反向电流(Ir) | 5uA | |
| 工作温度 | -65℃~+150℃ | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS |
商品概述
SZ1SMB系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力和高浪涌承受能力，以及快速响应时间。SZ1SMB系列采用独家、经济高效且高度可靠的封装，非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源以及许多其他工业和消费应用。
商品特性
- 齐纳瞬态过压抑制器
- 工作峰值反向电压范围——单向为5.0 V至170 V，双向为10 V至75 V
- 标准雪崩击穿电压范围——单向为6.4 V至209 V，双向为11.1 V至92.07 V
- 峰值功率——在1.0 ms时为600 W
- 按照人体模型，静电放电等级为3级（>16 kV）
- 峰值脉冲电流下的最大钳位电压
- 高于10 V时，低泄漏电流<5.0 μA
- 适用于UL 497B类型保护
- 典型响应时间<1.0 ns
- 无铅意味着二级互连无铅，且端子表面处理材料为锡（Sn）（IPC/JEDEC J - STD609A.01）
- SZ前缀适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
应用领域
- 通信系统
- 汽车
- 数控
- 过程控制
- 医疗设备
- 商用机器
- 电源
- 工业和消费应用
