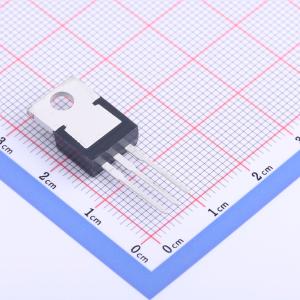

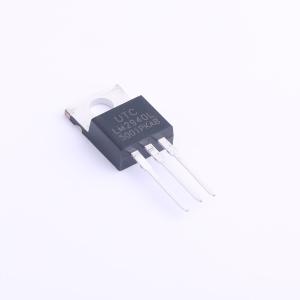

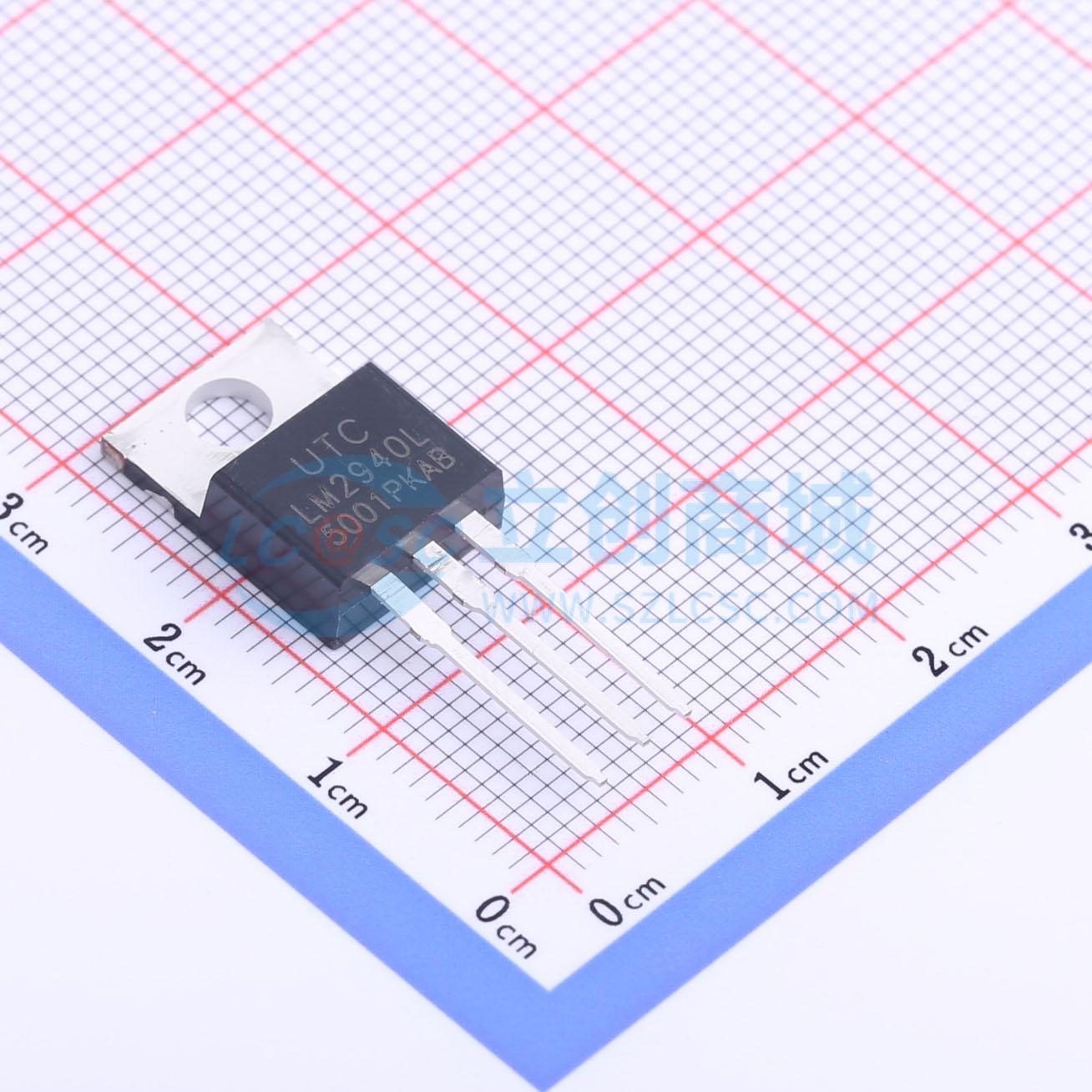

温馨提醒：图片仅供参考，商品以实物为准
LM2940L-5.0-TA3-T
1A LOW-DROPOUT POSITIVE VOLTAGE REGULATOR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC LM2940是一款低压差稳压器，旨在提供高达1A的输出电流，典型压差为500mV，最大压差为1V。当输入电压与输出电压之差超过3V时，它能够降低接地电流。UTC LM2940的静态电流较低（在输出电流为1A且输入 - 输出压差为5V时，典型值为30mA）
- 品牌名称
- UTC(友顺)
- 商品型号
- LM2940L-5.0-TA3-T
- 商品编号
- C3018700
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.81克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 26V | |
| 输出电压 | 5V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) | |
| 压差 | 800mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 10mA | |
| 噪声 | 150uVrms | |
| 特性 | 热关断；过热保护；过流保护 | |
| 工作温度 | -40℃~+125℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
UTC LM2940是一款低压差稳压器，旨在提供高达1A的输出电流，典型压差为500mV，最大压差为1V。当输入电压与输出电压之差超过3V时，它能够降低接地电流。 UTC LM2940具有低静态电流（在1A输出且输入输出压差为5V时，典型值为30mA）。仅当稳压器处于压差模式（VIN - VOUT ≤ 3V）时，静态电流才会较高。
商品特性
- 1A输出时典型压差为500mV
- 输出电流超过1A
- 低静态电流
- 反接电池保护
- 限流和热关断
- 镜像插入保护
