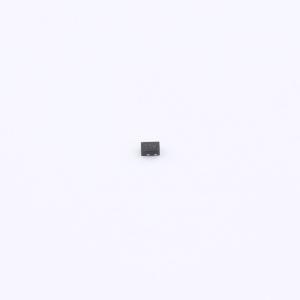

PESDHC2FD5V5BH
双向5.5V高电容ESD保护器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 保护敏感半导体组件免受静电放电 (ESD) 和其他电压引起的瞬态事件的损坏或干扰。它们具有大横截面积结，用于传导高瞬态电流，为板级保护提供理想的电气特性，如快速响应时间、低工作电压。它使设计人员能够在阵列不实用的应用中灵活保护一条双向线路。
- 品牌名称
- Prisemi(芯导)
- 商品型号
- PESDHC2FD5V5BH
- 商品编号
- C33548762
- 商品封装
- DFN1006-2L
- 包装方式
- 编带
- 商品毛重
- 0.00976克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 9V | |
| 击穿电压 | 9V | |
| 反向电流(Ir) | 500nA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5 | |
| 类型 | ESD | |
| Cj-结电容 | 70pF |
商品概述
PESDHC2FD5V5BH可保护敏感半导体元件，使其免受静电放电（ESD）和其他电压诱导瞬态事件造成的损坏或故障。它们具有大截面积结，可传导高瞬态电流，具备适用于电路板级保护的理想电气特性，如快速响应时间、低工作电压。在不适合使用阵列的应用中，它为设计人员提供了保护一条双向线路的灵活性。
商品特性
- 每线300W峰值脉冲功率，tP = 8/20μs
- DFN1006-2L封装
- 典型响应时间<1ns
- 双向配置
- 低钳位电压
- 符合RoHS标准
- 数据线瞬态保护符合IEC 61000-4-2（ESD）±30kV（空气）、±30kV（接触）；IEC 61000-4-5（雷击）26A（8/20μs）
应用领域
- 手机及配件
- 个人数字助理（PDA）
- 笔记本电脑、台式电脑和服务器
- 便携式仪器
- 无绳电话
- 数码相机
- 外设
