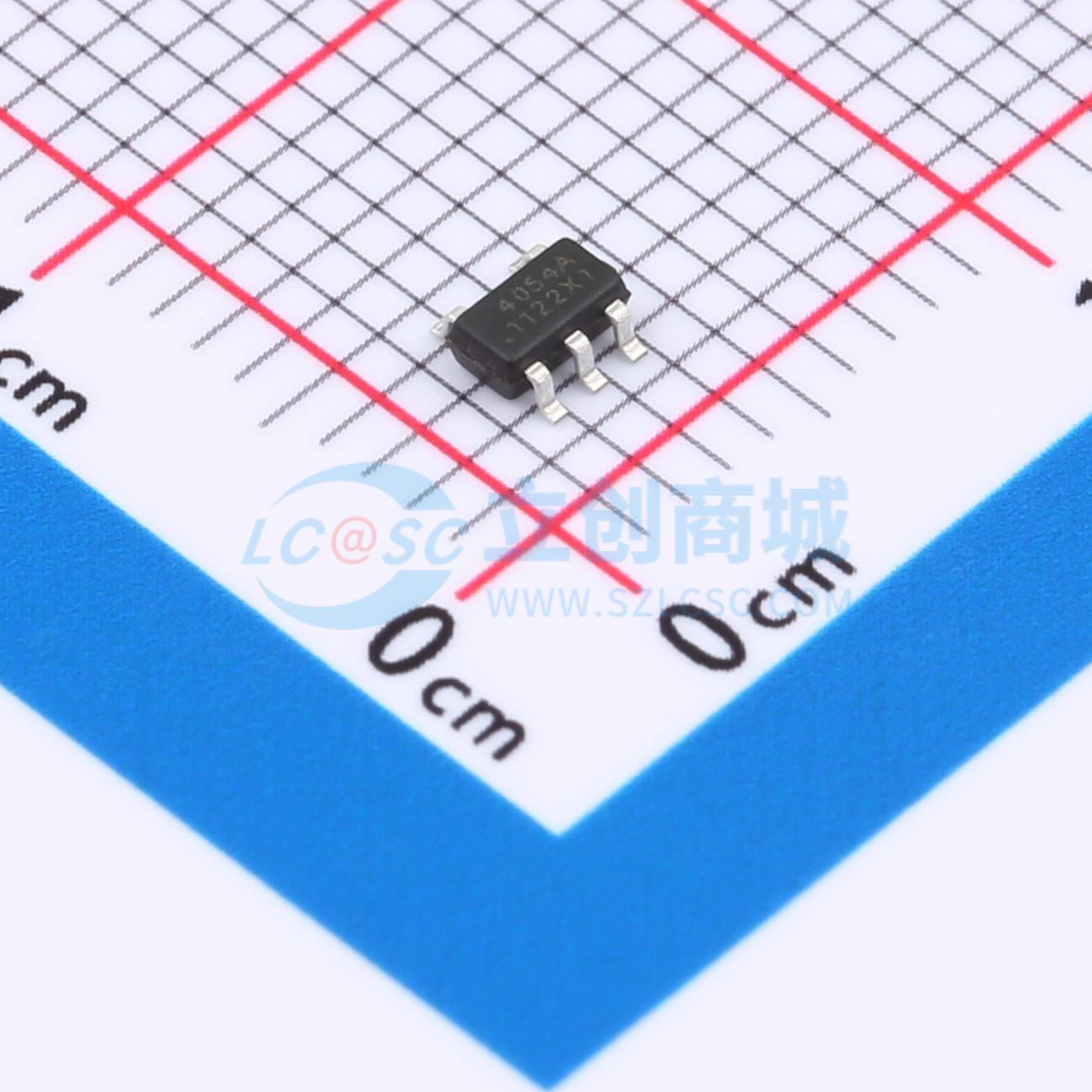

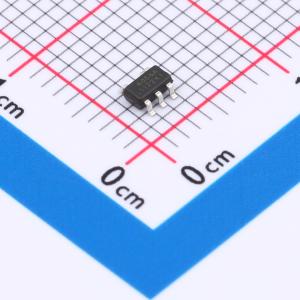

温馨提醒：图片仅供参考，商品以实物为准
TP4054A
线性锂离子电池充电IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP4054A是一款采用恒定电流/恒定电压算法的单节锂离子电池充电器。TP4054A可通过接入USB端口或 AC 适配器工作，最大能够提供 500mA 的充电电流。
- 品牌名称
- YONGYUTAI(永裕泰)
- 商品型号
- TP4054A
- 商品编号
- C33551022
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.039667克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | -300mV~9V | |
| 最大充电电流 | 500mA | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 75uA |
商品概述
TP4054A是一款采用恒定电流/恒定电压算法的单节锂离子电池充电器。TP4054A可通过接入USB端口或 AC 适配器工作，最大能够提供 500mA 的充电电流。
商品特性
- 高精度充满检测电压阈值：4.2V 精度 ±42mV
- 待机电流 < 3μA
- 具有 BAT-VDD 防倒灌功能
- 支持 0V 电池充电
- 线性充电模式，充电电流可达 500mA
- 涓流/恒流/恒压三段式充电
- 充电电流外部可调
- 充电电流智能热调节
- 自动再充电
- 充电状态指示
- 符合 IEC62368 最新标准
- SOT-23-5L 封装
- 无铅，无卤素
应用领域
- 便携式媒体播放
- 蓝牙耳机
