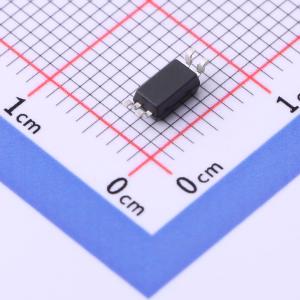

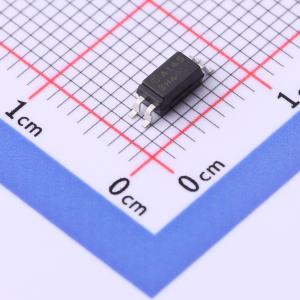

温馨提醒：图片仅供参考，商品以实物为准
PC3H4AJ0001H
半节距迷你扁平封装，交流输入光电耦合器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PC3H4J00001H 系列包含一个与光电晶体管光耦合的红外发光二极管（IRED）。它采用 4 引脚迷你扁平半间距型封装。输入 - 输出隔离电压（有效值）为 2
- 品牌名称
- SHARP(夏普)
- 商品型号
- PC3H4AJ0001H
- 商品编号
- C3015398
- 商品封装
- SMD-4P
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | AC,DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 2.5kV | |
| 直流反向耐压(Vr) | - | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@20mA,1mA | |
| 上升时间(tr) | 4us | |
| 下降时间 | 3us | |
| 工作温度 | -30℃~+100℃ | |
| 电流传输比(CTR)最小值 | 20% | |
| 电流传输比(CTR)最大值/饱和值 | 400% | |
| 总功耗(Pd) | 170mW | |
| 正向电流(If) | 50mA |
商品概述
PC3H4J00001H系列包含一个与光电晶体管光耦合的红外发射二极管（IRED）。它采用4引脚迷你扁平半间距型封装。输入 - 输出隔离电压（有效值）为2.5 kV。集电极 - 发射极电压为80V，电流传输比（CTR）为20%至400%（在Ir = ±1 mA、VCE = 5V、Ta = 25℃条件下）。
商品特性
- 4引脚迷你扁平半间距封装（引脚间距：1.27 mm）
- 双传输模塑封装（非常适合波峰焊）
- 交流输入类型
- 高集电极 - 发射极电压（VCE：80V）
- 输入与输出之间的隔离电压（Viso(有效值)：2.5 kV）
- 符合RoHS指令
应用领域
- 可编程控制器
