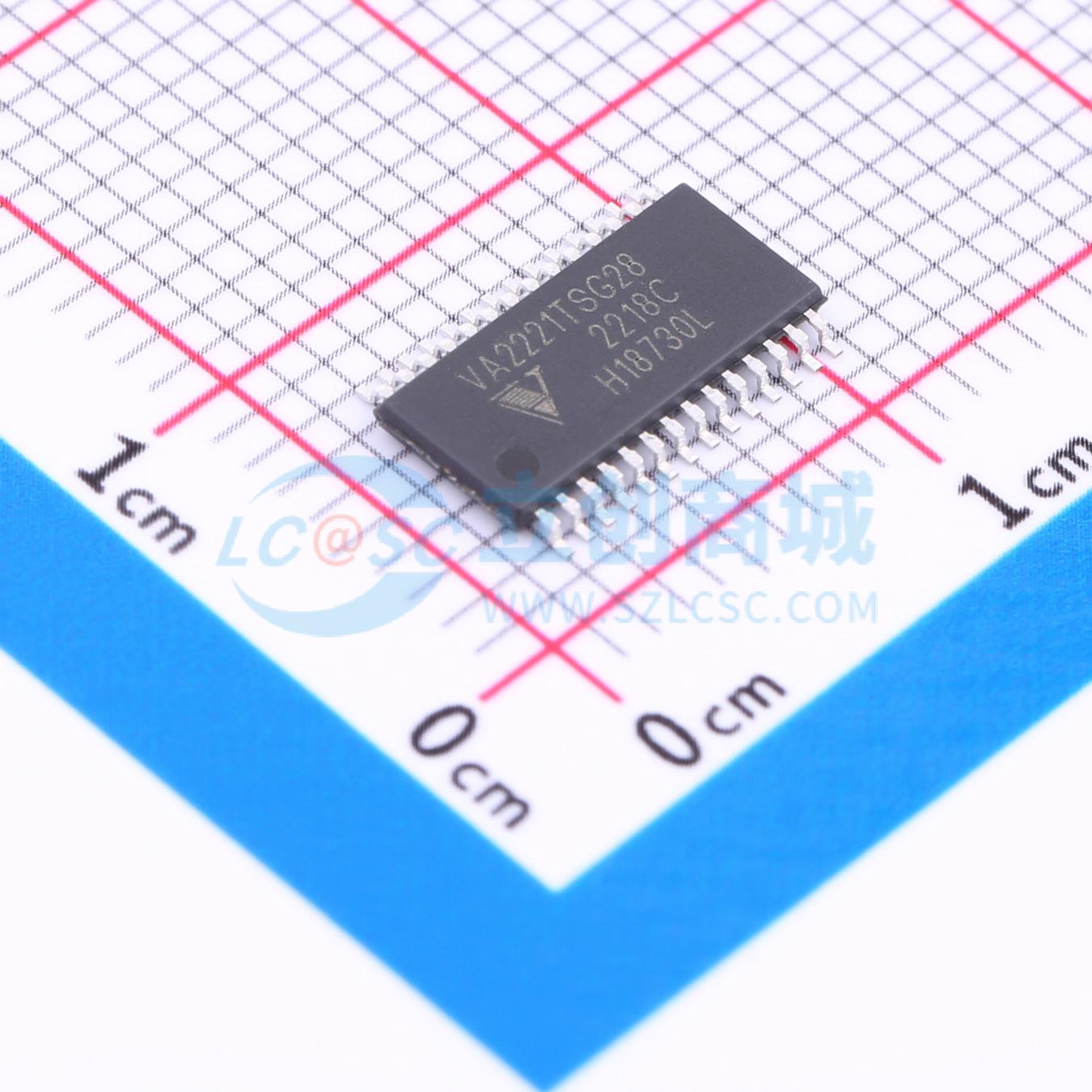

温馨提醒：图片仅供参考，商品以实物为准
VA2221LTSG28
15W立体声D类音频功率放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- Class D EMI 2*15W 6~26V
- 品牌名称
- VIVA(昱盛)
- 商品型号
- VA2221LTSG28
- 商品编号
- C3015482
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.23克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频功率放大器 | |
| 功放类型 | D类功放 | |
| 扬声器通道数 | 双声道 | |
| 输出功率 | - | |
| 总谐波失真+噪声(THD+N) | 0.17% | |
| 静态电流(Iq) | 30mA | |
| 信噪比 | 96dB |
| 属性 | 参数值 | |
|---|---|---|
| 电源纹波抑制比(PSRR) | 68dB | |
| 效率 | 88% | |
| 输入通道数 | 2对差分输入 | |
| 功能特性 | ESD保护；无滤波器架构；数字编程增益；使能/关断功能；自动静音/免噪音开关 | |
| 工作电压 | 6V~26V | |
| 工作温度 | -40℃~+85℃ |
商品概述
VA2221L是一款经济高效的无滤波器D类立体声音频功率放大器，可在多种宽范围电源电压下工作。它提供四种可选的增益设置。该器件能够以较低的电源电流和较少的外部元件，向8Ω负载每通道输出9.3W功率，直接驱动桥接立体声扬声器，并具备出色的电磁干扰性能。通过功率限制功能，扬声器可以安全运行，输入信号也会被归一化处理。其能量转换效率高达88%，因此播放音乐时无需外部散热器。该器件还集成了防爆破音、输出短路及过热保护电路以确保可靠性，并提供直流检测与保护机制，防止扬声器音圈损坏。VA2221L采用小型TSSOP-28绿色封装，并带有裸露焊盘。
商品特性
- 工作电压范围：6V 至 26V
- 出色的电磁干扰性能
- 驱动8Ω扬声器时最高效率达88%
- 立体声模式：在13V电源、10% THD+N条件下，向8Ω负载输出10W；在18V电源、1% THD+N条件下，向8Ω负载输出12W
- 4种可选增益设置
- 可调节的功率限制功能
- 扬声器直流检测与保护
- 支持并联BTL扬声器驱动连接
- 具备自动恢复功能的热保护
- 扬声器保护电路
- 短路及热保护
- 符合RoHS 2.0标准的TSSOP-28绿色封装，带裸露焊盘
应用领域
- 液晶电视
- 多媒体音箱
- 声霸条形音箱
