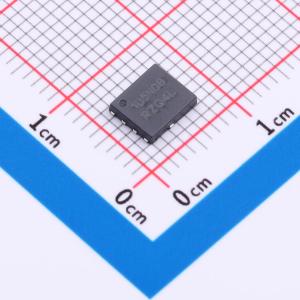

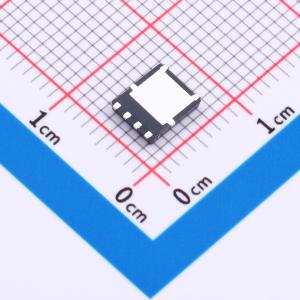

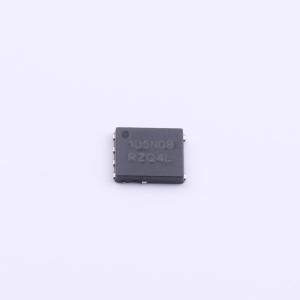

温馨提醒：图片仅供参考，商品以实物为准
NVMFWS1D5N08XT1G
N沟道单功率MOSFET，低QRR、Qg和电容，适用于同步整流、电机驱动等
- 品牌名称
- onsemi(安森美)
- 商品型号
- NVMFWS1D5N08XT1G
- 商品编号
- C33535008
- 商品封装
- DFNW5
- 包装方式
- 编带
- 商品毛重
- 0.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 80V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 1.43mΩ@10V | |
| 耗散功率(Pd) | 194W | |
| 阈值电压(Vgs(th)) | 3.6V | |
| 栅极电荷量(Qg) | 83nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 5.88nF | |
| 反向传输电容(Crss) | 25pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.69nF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 低反向恢复电荷(QRR)，软恢复体二极管
- 低导通电阻(RDS(on))，以最小化传导损耗
- 低栅极电荷(QG)和电容，以最小化驱动损耗
- 通过AEC认证，具备PPAP能力
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 直流-直流和交流-直流中的同步整流(SR)
- 隔离式直流-直流转换器中的初级开关
- 电机驱动
- 汽车48V系统
