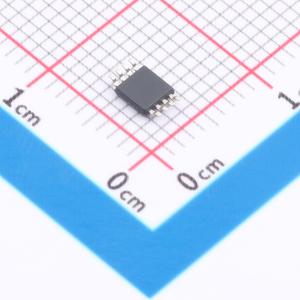

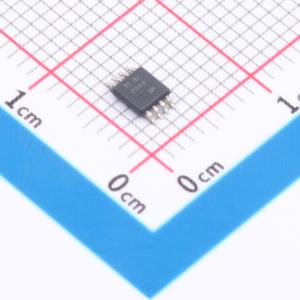

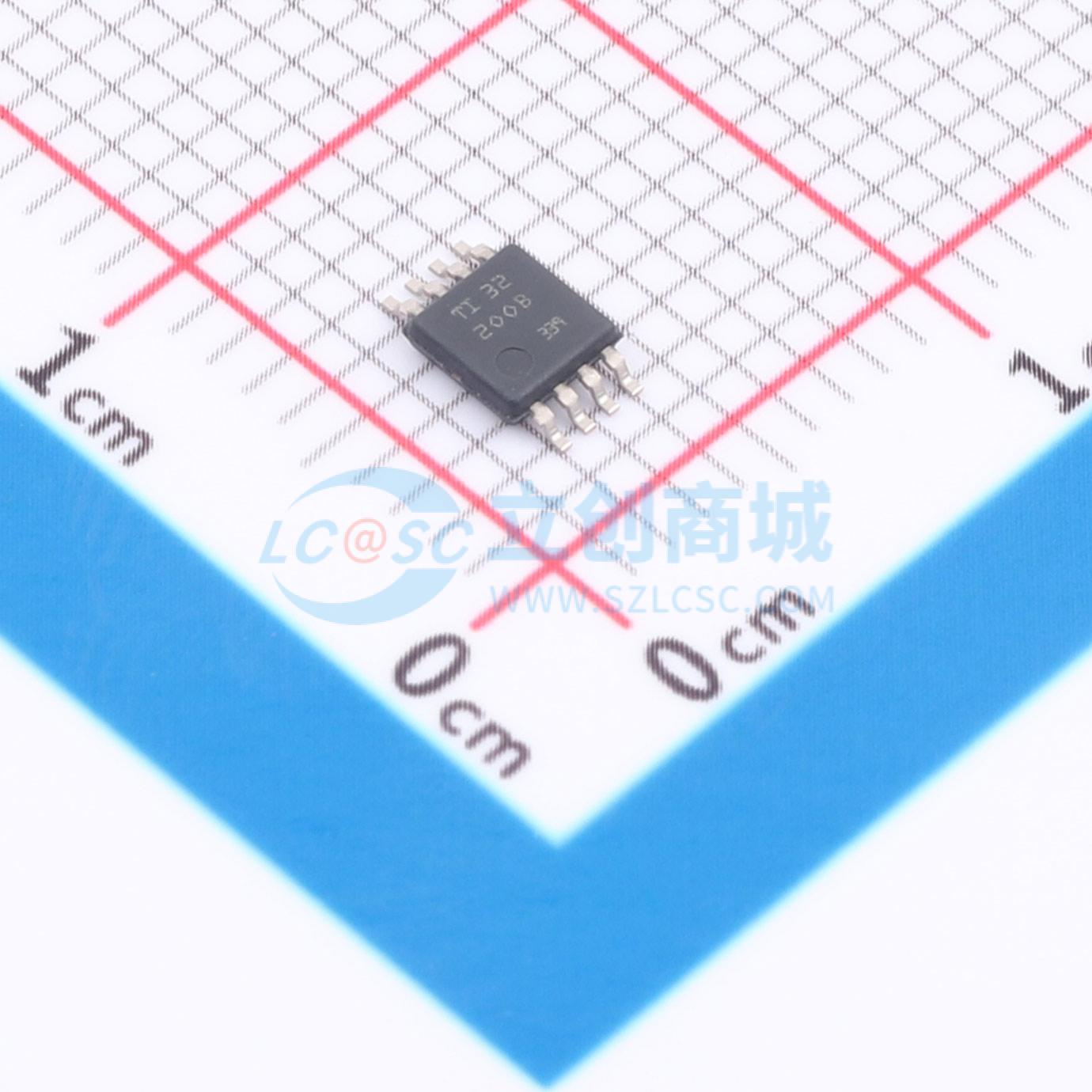

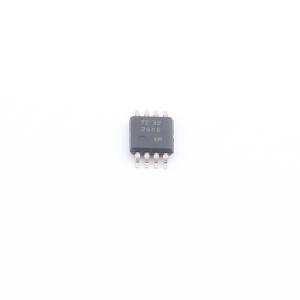

INA310A1QDGKRQ1

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: INA310x-Q1 是一款超精密电流检测放大器，可不依赖于电源电压和集成式比较器，在-4V 至 110V 的宽共模范围内测量分流电阻上的压降。该器件在 20µv（最大值）的低失调电压、0.15%（最大值）的小增益误差和 160dB（典型值）的高直流 CMRR 等特性的综合作用下，可实现高精度电流测量。INA310x-Q1 具有 1.3MHz 的高信号带宽，专为高电压直流电流测量和快速过流保护等高速应用而设计。 INA310x-Q1 包含一个开漏比较器，并提供 0.6V 阈值的内部基准。一个外部电阻分压器设定电流跳变点。比较器具有锁存功能，可通过将 RESET 引脚接地（或置于开路）进入透明状态。 INA310x-Q1 由 2.7V 至 20V 的单电源供电，消耗 1.6mA 的电源电流。INA310x-Q1 有五个增益方案：20V/V、50V/V、100V/V、200V/V 和 500V/V。这些增益选项可以满足宽动态范围电流检测应用。
品牌名称: TI(德州仪器)
商品型号: INA310A1QDGKRQ1
商品编号: C33540019
商品封装: VSSOP-8
包装方式: 编带
商品毛重: 0.105266克(g)

商品参数

商品概述

INA310x-Q1 是一款超精密电流检测放大器，可不依赖于电源电压和集成式比较器，在 -4V 至 110V 的宽共模范围内测量分流电阻上的压降。该器件在 20µv（最大值）的低失调电压、0.15%（最大值）的小增益误差和 160dB（典型值）的高直流 CMRR 等特性的综合作用下，可实现高精度电流测量。INA310x-Q1 具有 1.3MHz 的高信号带宽，专为高电压直流电流测量和快速过流保护等高速应用而设计。 INA310x-Q1 包含一个开漏比较器，并提供 0.6V 阈值的内部基准。一个外部电阻分压器设定电流跳变点。比较器具有锁存功能，可通过将 RESET 引脚接地（或置于开路）进入透明状态。 INA310x-Q1 由 2.7V 至 20V 的单电源供电，消耗 1.6mA 的电源电流。INA310x-Q1 有五个增益方案：20V/V、50V/V、100V/V、200V/V 和 500V/V。这些增益选项可以满足宽动态范围电流检测应用。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA
功能安全型可帮助进行功能安全系统设计的文档
宽共模电压：工作电压：−4V 至 +110V；可承受电压： -20V 至 +120V
高信号带宽：1.3MHz
压摆率：2.5V/µs
出色的共模抑制比 (CMRR)：160 dB
精度：
- 增益误差（最大值）：版本 A: 0.15%，10ppm/°C 漂移；版本 B: 0.5%，20ppm/°C 漂移
- 失调电压（最大值）：版本 A: ±20µV，±0.25µV/°C 温漂；版本 B: ±150µV，±1µV/°C 温漂
板载开漏比较器
内部比较器电压基准：0.6V
传播延迟时间：1 µs
比较器锁存功能可用
增益：
- INA310A1-Q1、INA310B1-Q1：20V/V
- INA310A2-Q1、INA310B2-Q1：50V/V
- INA310A3-Q1、INA310B3-Q1：100V/V
- INA310A4-Q1、INA310B4-Q1：200V/V
- INA310A5-Q1、INA310B5-Q1：500V/V
封装选项：VSSOP-8

应用领域

电子涡轮/增压器
电动助力转向 (EPS)
起动机/发电机
再生制动
制动系统

	属性	参数值
	商品目录	电流感应放大器
	共模电压	-4V~110V
	增益	20V/V
	带宽	300kHz
	输入失调电压(Vos)	30uV
	工作温度	-40℃~+125℃
	差分电压	±12V

	属性	参数值
	最大电源宽度(Vdd-Vss)	20V
	单电源	2.7V~20V
	静态电流(Iq)	1.6mA
	输入失调电压温漂(Vos TC)	0.5uV/℃
	压摆率(SR)	2.5V/us
	共模抑制比(CMRR)	160dB
