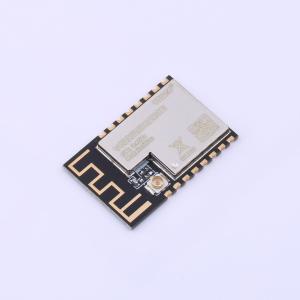

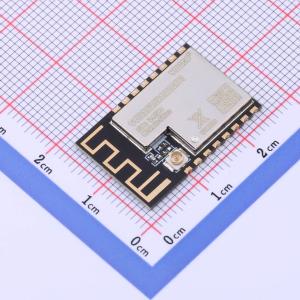

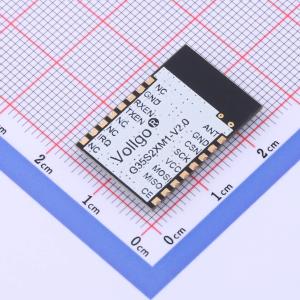

温馨提醒：图片仅供参考，商品以实物为准
VG35S2S240X0M1
NRF24L01 大功率2.4G远距离无线模块 高速率
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NRF24L01 大功率2.4GHz低功耗高速率无线设备数据传输模块，产品主要特点： ? 数据速率：2Mbps/1Mbps/250Kbps ? 超低关断功耗：<2uA ? 超低待机功耗：15uA ? 内部集成高 PSRR LDO
- 品牌名称
- Vollgo(沃进)
- 商品型号
- VG35S2S240X0M1
- 商品编号
- C3012881
- 商品封装
- SMD,24x16mm
- 包装方式
- 托盘
- 商品毛重
- 4.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频模块 | |
| 模式 | 收发 | |
| 频率 | 2.4GHz | |
| 调制方式 | FSK；GFSK | |
| 发射功率 | 20dBm | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3V~3.6V | |
| 天线形式 | 板载PCB天线；IPEX接口 | |
| 接收电流 | 23mA | |
| 发送电流 | 120mA | |
| 接收灵敏度 | -102dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
VG35S2S240X0M1系列无线模块，基于Si24R1无线收发芯片，是紧凑、高功率、高速的2.4G双向无线收发模块。模块集成功率放大器（PA）和低噪声放大器（LNA），最大RF发射功率可达20dBm，相比普通2.4G无线模块，更大发射功率和更高接收灵敏度使其具备更好通信链路预算能力。 Si24R1是工作在2.4GHz ISM频段的芯片，专为高速率数据传输无线应用设计，是集成嵌入式ARQ基带协议引擎的无线收发芯片。工作频率范围为2400MHz - 2525MHz，共有126个1MHz带宽信道。Si24R1采用GFSK/FSK数字调制和解调技术，数据传输速率和PA输出功率可调节，支持2Mbps、1Mbps和250Kbps三种数据速率。 模块集成所有射频相关功能和设备，用户无需深入了解射频电路设计即可轻松开发产品。
商品特性
- 工作在2.4GHz ISM频段
- 调制方式：GFSK/FSK
- 数据速率：2Mbps/1Mbps/250Kbps
- 极低关机电流：<2μA
- 极低待机电流：15μA
- 内置高电源抑制比LDO
- 供电电压范围：3.0-3.6V
- 接收灵敏度：-102dBm @250Kbps
- 最大发射功率：20dBm
