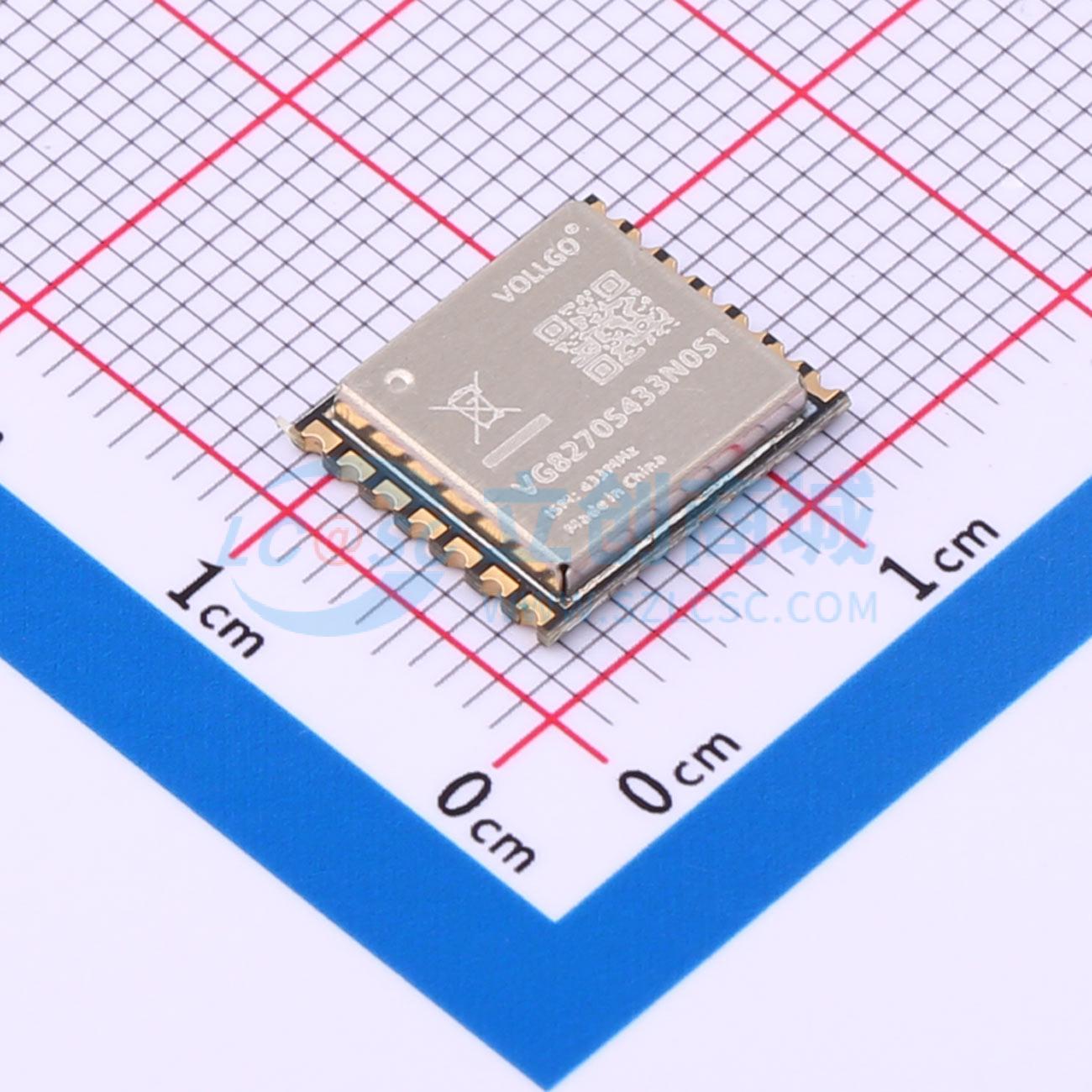

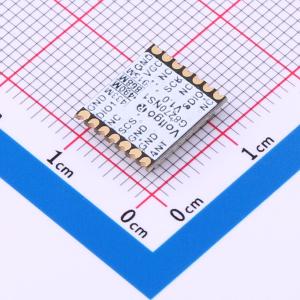

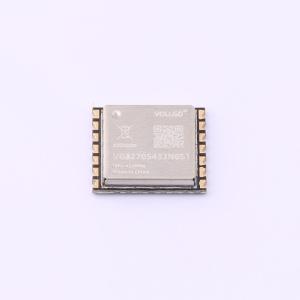

VG8270S433N0S1

A7169无线模块433MHZ无线模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A7169低功耗无线模块433MHZ低功耗模块 A7139无线模块，基于 AMICCOM 的 A7169 高性能无线收发芯片设计的一款体积小巧、低功耗、远距离的双向无线收发模块。 AMICCOM 的 A7169 器件是一款高性能、超低功耗的 sub 1GHz ISM 频段射频收发器。其输出高达 20dBm 的发射功率与优秀的接收灵敏度使其具有很好的通讯链接预算。另外其低至 3.2mA 的超低接收电流非常适合于物联网行业电池供电设备应用场景。模块集成了所有射频相关功能和器件，用户不需要对射频电路设计深入了解，就可以使用本模块轻易地开发出性能稳定、可靠性高的无线方案与无线物联网设备。产品主要特点支持工作频段：315/433/490/868/915MHz 可编程输出功率：-34dBm to +20dBm 优秀的接收灵敏度：-118dBm(@2Kbps,490MHz) 深度休眠电流：0.3uA 普通休眠电流：1.5uA 可编程数据传输波特率：2Kbps to 500Kbps 超小体积: 11.5 * 10.0 * 2.2m
品牌名称: Vollgo(沃进)
商品型号: VG8270S433N0S1
商品编号: C3012883
商品封装: SMD,11.5x10mm
包装方式: 托盘
商品毛重: 1.28克(g)

商品参数

商品概述

VG8270SxxxN0S1系列无线模块是一款基于安凯微电子（AMICCOM）A7169高性能无线收发芯片的紧凑型、低功耗、远距离双向无线收发模块。安凯微电子的A7169器件是一款高性能、超低功耗的低于1GHz ISM频段射频收发器。其高达20 dBm的发射功率和出色的接收灵敏度使其具备良好的通信链路预算。此外，其低至3.2 mA的超低接收电流非常适合物联网行业中由电池供电的设备应用场景。该模块集成了所有与射频相关的功能和器件。用户无需深入了解射频电路设计，即可使用该模块轻松开发出性能稳定、可靠性高的无线解决方案和无线物联网设备。

商品特性

调制方式：FSK、GFSK
支持的工作频段：315/433/490/868/915MHz
可编程输出功率：-34 dBm至+20dBm
出色的接收灵敏度：-118 dBm（@ 2Kbps，490MHz）
深度睡眠电流：0.3 μA
正常睡眠电流：1.5 μA
超低功耗：
- 接收工作电流（AGC关闭）434 MHz：3.2mA
- 接收工作电流（AGC关闭）868MHz：3.75 mA
- 发射工作电流490MHz：94mA@19dBm
可编程数据传输波特率：2K bps至500Kbps
宽工作电压：2.1 ~ 3.6V
超小尺寸：11.5x10.0x2.2 mm

应用领域

物流跟踪、仓库巡检、电子标签
工业仪表无线数据采集与控制
建筑与家居（智能家居）控制
消费电子产品无线遥控
无线报警与安全系统
无线传感器网络

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	射频模块
	模式	收发
	频率	433MHz；915MHz；315MHz；490MHz；868MHz
	调制方式	FSK；GFSK
	发射功率	20dBm

	属性	参数值
	工作电压	2.1V~3.6V
	接收电流	3.2mA
	发送电流	94mA
	接收灵敏度	-118dBm
