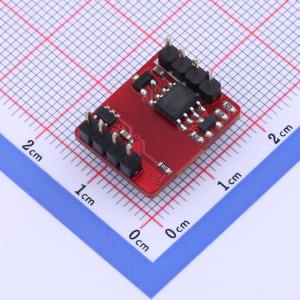

TD321D485H-A

单路高速RS485隔离收发模块(自动切换) 500Kbps 128

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 将逻辑电平信号转换为隔离的RS485差分电平信号。通过RS485收发器的特殊集成IC技术，在同一模块中实现电源与信号线之间的隔离、进行RS485通信并保护总线。产品的隔离电源可承受高达3000VDC的测试电压。此外，产品具有自动切换功能，不再需要通过节点发送和接收控制信号，在一定程度上降低了设计复杂度。还可以轻松嵌入用户终端设备，实现功能齐全的RS485网络连接。
品牌名称: MORNSUN(金升阳)
商品型号: TD321D485H-A
商品编号: C3012034
商品封装: DIP-8
包装方式: 托盘
商品毛重: 2.235克(g)

商品参数

商品概述

主要功能是将逻辑电平转换为RS485 协议的差分电平，实现信号隔离；采用集成化技术，实现了电源隔离、信号隔离、RS485 通信和总线保护于一体的RS485 协议收发模块。产品自带定压隔离电源，可实现3000VDC电气隔离。除此之外，产品具有自动切换收发功能，不再需要通过CON 脚进行收发控制，在一定程度上减少了设计的复杂性。产品可方便地嵌入用户设备，使设备轻松实现RS485 协议网络的连接功能。

商品特性

内置高效隔离电源
自动收发数据功能
通信波特率高达500kbps
两端隔离(3kVDC)
工作温度范围： -40°C to +85°C
同一网络可支持连接128个节点
集隔离与ESD总线保护功能于一身

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(182个/托盘，最小起订量 1 个)

个

起订量：1 个182个/托盘

总价金额：

￥ 0.00

近期成交21单

	属性	参数值
	商品目录	RS485总线模块
	数据速率	500Kbps
	是否静电保护	是
	工作电压	3.15V~3.45V
	隔离电压(Vrms)	3000V

	属性	参数值
	节点数	128
	静态电流(Iq)	37mA
	自动流控	是
	工作温度	-40℃~+85℃
