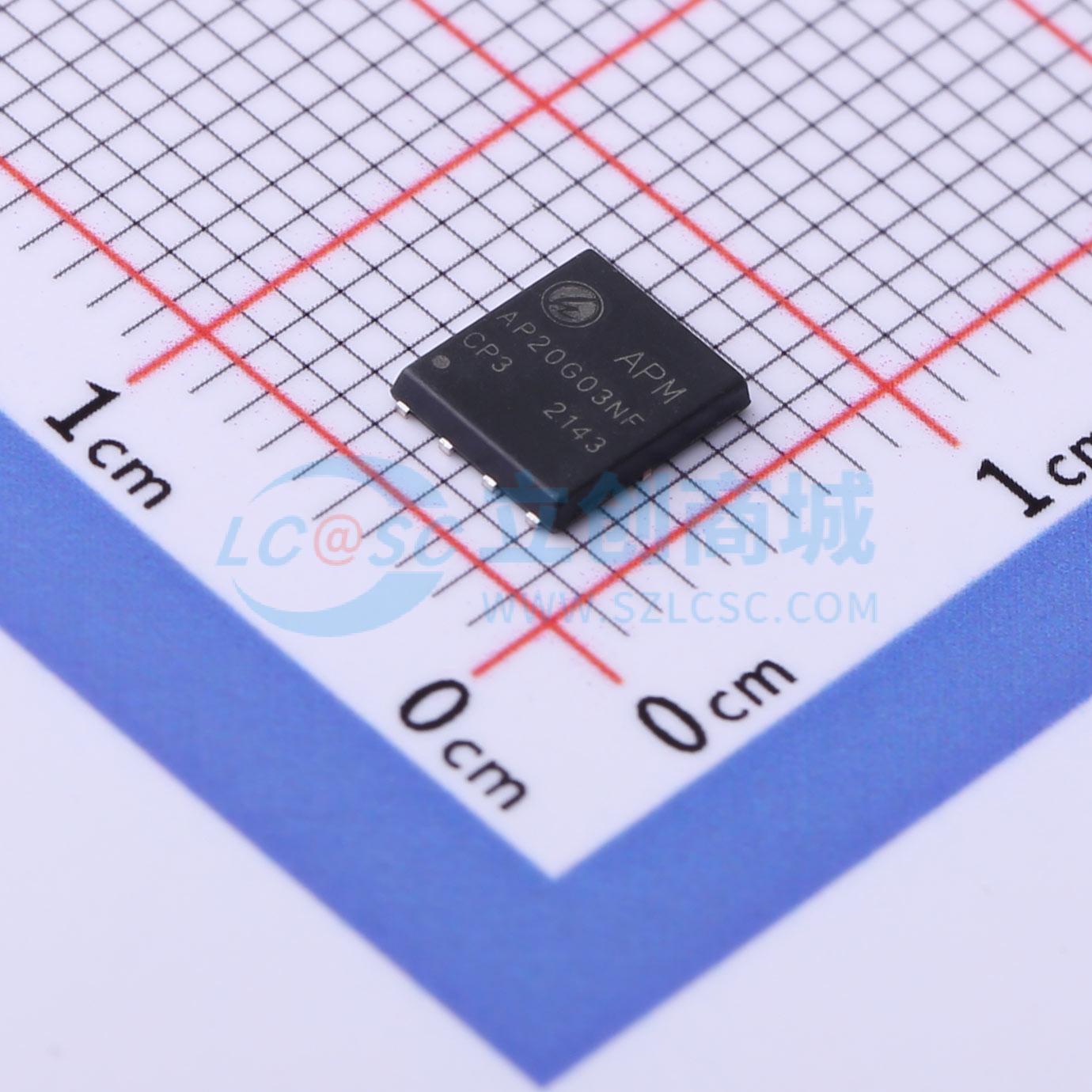

温馨提醒：图片仅供参考，商品以实物为准
AP20G03NF
30V N+P沟道增强模式MOSFET,电流:28A,耐压:30V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- APM(永源微电子)
- 商品型号
- AP20G03NF
- 商品编号
- C3011498
- 商品封装
- DFN-8-EP(5x5.8)
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道+1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 28A | |
| 导通电阻(RDS(on)) | 25mΩ@10V | |
| 耗散功率(Pd) | 46W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.6nC@4.5V | |
| 输入电容(Ciss) | 1.345nF | |
| 反向传输电容(Crss) | 158pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道+P沟道 | |
| 输出电容(Coss) | 194pF |
商品特性
- VDS = 30V,ID = 28A
- 在VGS = 10V时,RDS(ON) < 12mΩ
- VDS = -30V,ID = -19.7A
- 在VGS = -10V时,RDS(ON) < 25mΩ
应用领域
- 无线充电
- 升压驱动器
- 无刷电机
