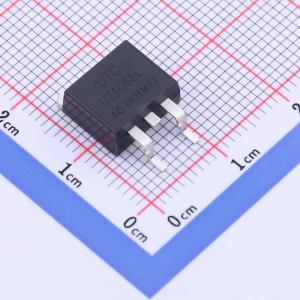

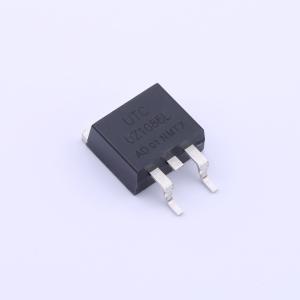

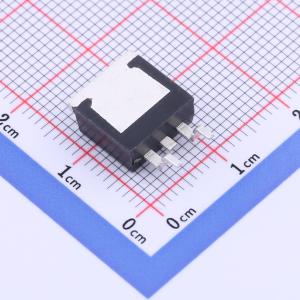

温馨提醒：图片仅供参考，商品以实物为准
UZ1085L-AD-TQ2-R
3A可调/固定输出低压差线性稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UTC UZ1085-xx系列是具有3A输出电流能力的低压差三端稳压器。这些器件针对包括VTT总线端接在内的低压应用进行了优化，在这些应用中，瞬态响应和最小输入电压至关重要。对电流限制进行了微调，以确保达到规定的输出电流并控制短路电流
- 品牌名称
- UTC(友顺)
- 商品型号
- UZ1085L-AD-TQ2-R
- 商品编号
- C3010229
- 商品封装
- TO-263-2
- 包装方式
- 编带
- 商品毛重
- 5.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 18V | |
| 输出电流 | 3A | |
| 电源纹波抑制比(PSRR) | 72dB@(120Hz) | |
| 压差 | 1.4V@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 4mA | |
| 噪声 | 0.003%Vout | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃ | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
UTC UZ1085-xx系列是具有3A输出电流能力的低压差三端稳压器。这些器件针对包括VTT总线端接在内的低电压应用进行了优化，在这些应用中，瞬态响应和最小输入电压至关重要。 限流功能经过微调，以确保指定的输出电流和可控的短路电流。片上热保护功能可防止因过载和环境温度的任何组合导致结温过高。
商品特性
- 快速瞬态响应
- 高达3A电流时的低压差
- 负载调整率：典型值0.05%
- 微调限流功能
- 片上热保护
