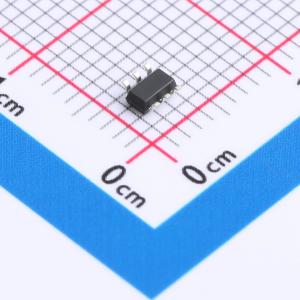

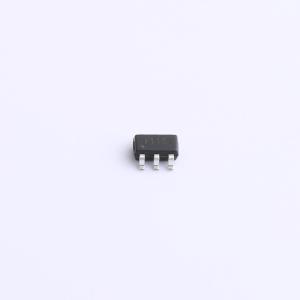

温馨提醒：图片仅供参考，商品以实物为准
F115
F115
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款高性能、易于使用的单芯片ASK发射器IC，适用于300至450MHz频段的远程无线应用。是一款真正的“数据输入、天线输出”单片设备。能够向50Ω负载提供+13dBm的功率，此功率水平使小型发射器（如钥匙扣发射器）可在传输法规的最大限制附近运行。工作电压为2.0V至3.6V，可与大多数电池配合使用至其使用寿命结束
- 品牌名称
- Synoxo
- 商品型号
- F115
- 商品编号
- C3010244
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.024克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无线收发芯片 | |
| 频率范围 | 300MHz~450MHz | |
| 工作电压 | 2V~3.6V | |
| 输出功率 | 13dBm | |
| 数据速率 | 10Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 发射电流 | 20mA | |
| 典型应用频率 | 433.92MHz；315MHz | |
| 工作温度 | -40℃~+85℃ | |
| 类型 | 发射器 |
商品概述
F113/F115/F117是一款高性能、易于使用的单芯片ASK发射器IC，适用于300至450MHz频段的远程无线应用。这款发射器IC是真正的“数据输入，天线输出”单片设备。F113/F115/F117有三个显著特性：功率输出、工作电压和工作温度。在功率方面，F113/F115/F117能够向50Ω负载输出+13dBm的功率。这一功率水平使小尺寸发射器（如损耗性天线），例如钥匙扣发射器，能够在传输法规的最大限制附近工作。在工作电压方面，F113/F115/F117的工作电压范围为2.0V至3.6V。F113/F115/F117可与大多数电池配合使用，直至电池达到其有效使用极限。在工作温度方面，F113/F115/F117的工作温度范围为-40℃至+85℃。 F113/F115/F117易于使用。它需要一个由晶体产生的参考频率（射频载波频率除以32倍），再加上一些额外的外部元件，即可构成一个完整的多功能发射器。 F113/F115/F117可与ASK/OOK（幅移键控/开关键控）UHF接收器配合使用，接收器类型涵盖从宽带超再生收音机到窄带、高性能超外差接收器。F113/F115/F117的最大ASK数据速率为10kbps（曼彻斯特编码）。 F113/F115/F117发射器解决方案非常适合对简单性和外形尺寸有较高要求的工业和消费类应用。 为了增强节能效果，F113/F115/F117具备电源管理功能。只要接收到高瞬态数据输入触发信号，电源管理功能就会激活发射器。如果在约40ms（@433.92MHz）的时间内没有数据输入瞬变，发射器也会自动关闭。
商品特性
- 完整的UHF发射器
- 频率范围300MHz至450MHz
- ASK数据速率高达10kbps
- 输出功率可达+13dBm
- 外部元件数量少
- 低电压工作
- 可与晶体或陶瓷谐振器配合使用
- 具备掉电模式和唤醒功能以降低功耗
应用领域
- 风扇控制器
- 远程电源开关
- 多媒体遥控器
- 远程传感器数据链路
- 红外发射器替代方案
