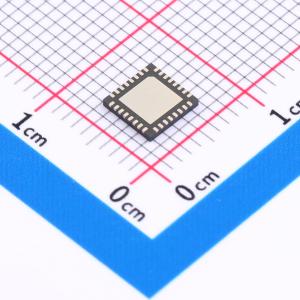

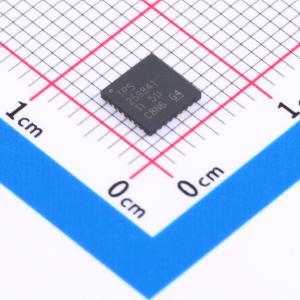

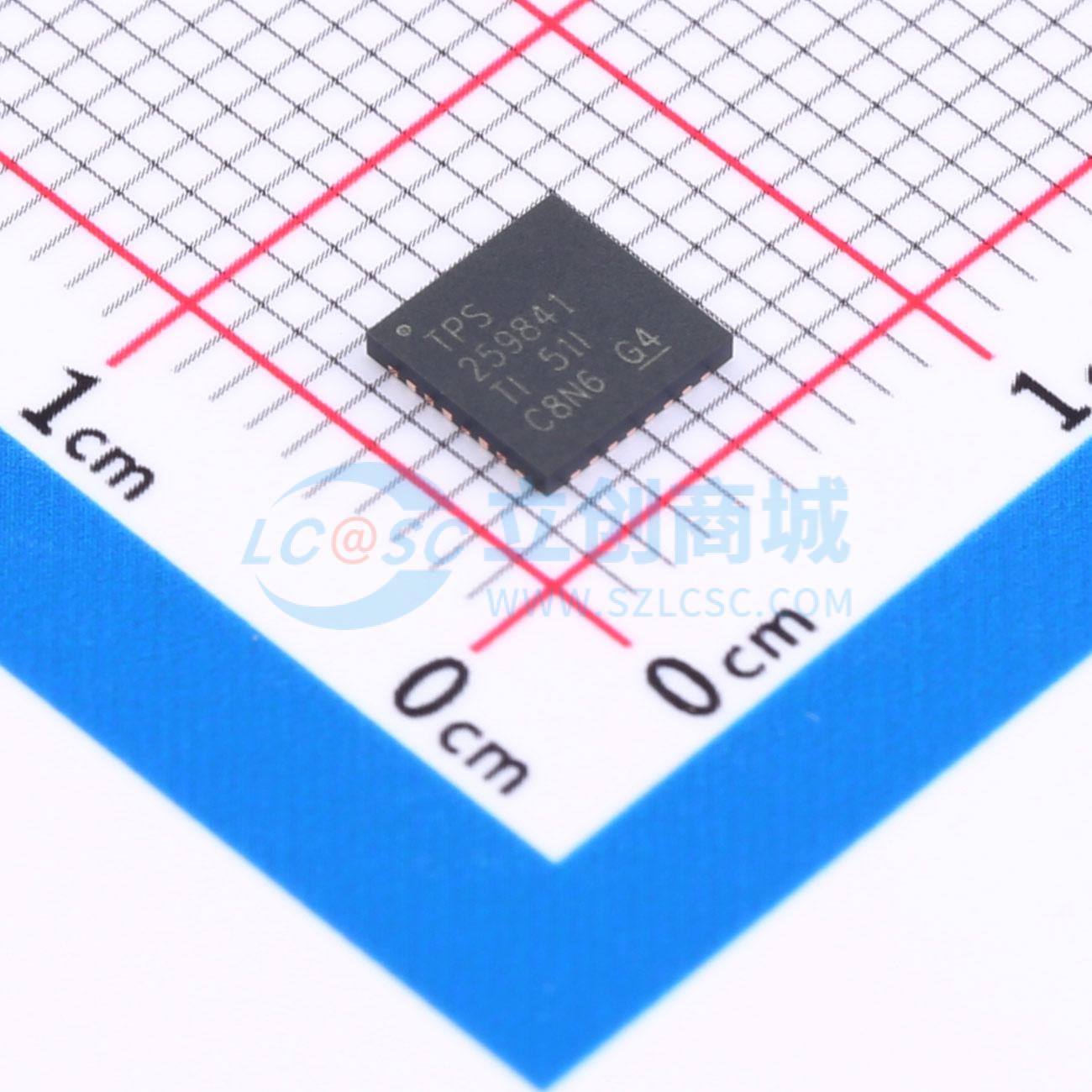

温馨提醒：图片仅供参考，商品以实物为准
TPS259841RZJR
4.5V - 16V, 0.8mΩ, 70A 可堆叠 eFuse 与精确快速电流监测
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS259841RZJR
- 商品编号
- C33302068
- 商品封装
- VQFN-FCRLF-32
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率电子开关 | |
| 输入控制逻辑 | 高电平有效 | |
| 工作电压 | 4.5V~16V | |
| 最大连续电流 | 55A |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 0.8mΩ | |
| 功能特性 | 短路保护；输出放电功能；软启动；过温保护；过压保护；过流保护；欠压锁定 | |
| 工作温度 | -40℃~+125℃ |
商品概述
TPS25984x是一款集成的大电流电路保护和电源管理解决方案，封装小巧。该器件仅需极少外部元件即可提供多种保护模式，可可靠防御过载、短路和过大浪涌电流。具有特殊浪涌电流要求的应用可通过单个外部电容器设置输出压摆率。用户可根据系统需求设置输出电流限制电平。用户可调节的过流消隐定时器允许系统支持负载电流瞬态峰值，而不会触发电子保险丝熔断。多个TPS25984x器件可并联连接，以提高高功率系统的总电流容量。所有器件在启动和稳态过程中主动同步工作状态并分流电流，避免部分器件应力过大，而导致并联链路提前或部分关断。集成的快速准确感应模拟负载电流监测器有助于预测性维护和先进的动态平台电源管理技术，例如Intel® PSYS和PROCHOT™，以最大化系统吞吐量和电源利用率。该器件的工作结温范围为-40℃ 至 +125℃。
商品特性
- 输入工作电压范围: 4.5V 至 16V
- 最大电压: 20V
- 可承受23.5V电压持续10μs
- 输出端可承受最高-1V的负电压
- 集成导通电阻极低的FET，典型值0.8mΩ
- 额定RMS电流55A，峰值电流70A
- 支持多个电子保险丝并联，以支持更高电流
- 启动和稳态过程中主动进行器件状态同步和负载分流
- 可靠的过流保护
- 可调过流阈值(I_OCP): 10A 至 55A，精度±5%
- 稳态运行期间的断路器响应，带有可调瞬态过流定时器(ITIMER)，可支持最高2×I_OCP的峰值电流
- 启动期间可调有源限流(I_LIM)
- 可靠的短路保护
- 输出短路事件快跳脱响应(< 200ns)
- 阈值可调(2×I_OCP)
- 不受电源线瞬态影响，无误跳闸
- 精确的模拟负载电流监测
- 精度: ±1.4%
- 带宽: >500kHz
- 快速过压保护(固定16.7V阈值)
- 可调输出压摆率控制(dVdt)，用于浪涌电流保护
- 高电平有效使能输入，可调欠压锁定(UVLO)
- 过温保护(OTP)，保障FET安全工作区
- 集成FET健康监测和报告
- 模拟芯片温度监测输出(TEMP)
- 专用故障指示引脚(FLT)
- 电源良好指示引脚(PG)
- 小封装尺寸: QFN 5mm × 5mm
- 100%无铅
应用领域
- 输入热插拔
- 服务器和高性能计算
- 网络接口卡
- 图形和硬件加速卡
- 数据中心交换机和路由器
- 风扇托盘
