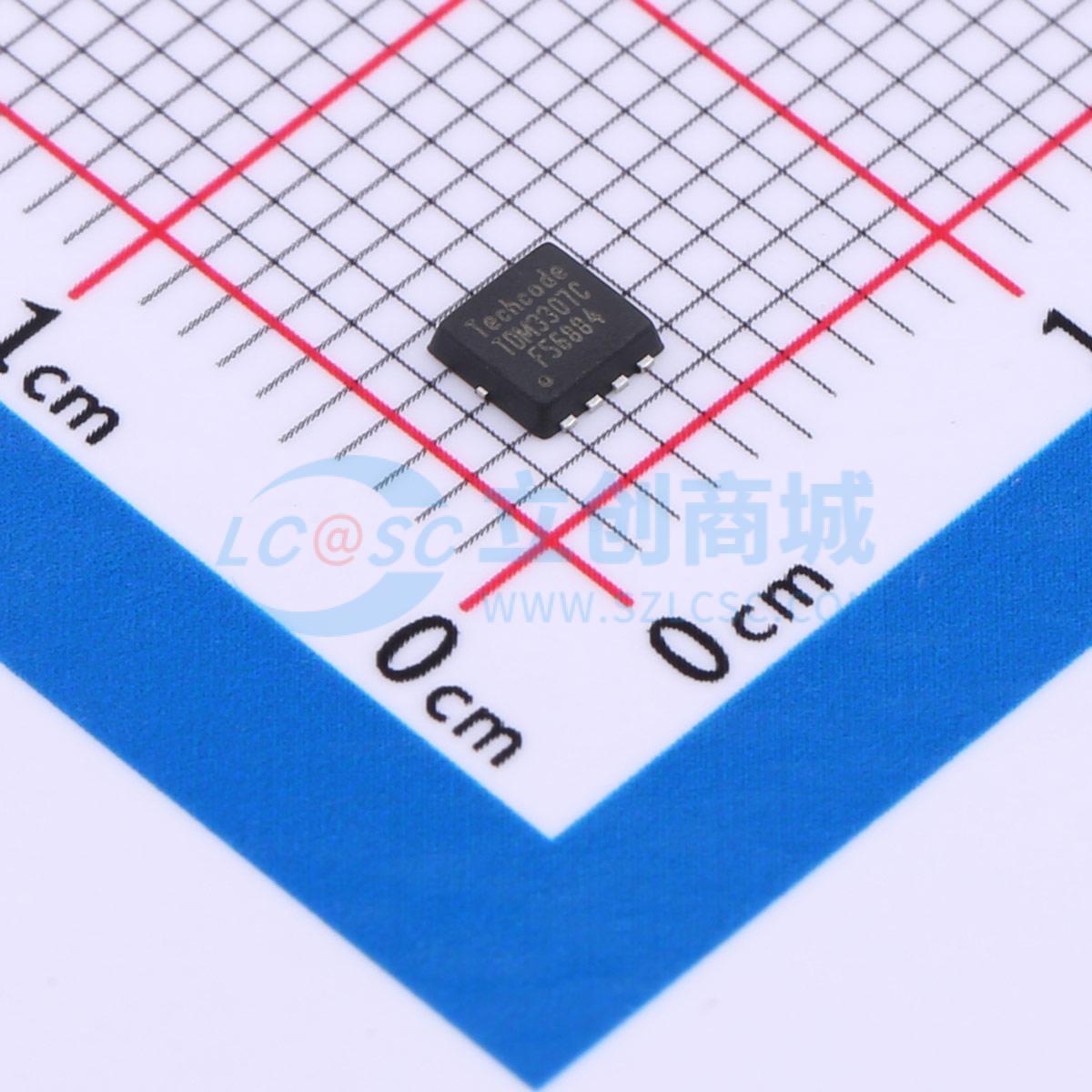

温馨提醒：图片仅供参考，商品以实物为准
TDM3307C
P沟道增强型MOSFET 1个P沟道 耐压:30V 电流:24A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 类型 P 漏源电压(Vdss) -30 阈值电压(Vgs) 25 连续漏极电流(Id) 导通电阻(mΩ) 10.5 输入电容(Ciss) 2590 反向传输电容Crss(pF) 360 栅极电荷(Qg) 65
- 品牌名称
- Techcode(泰德)
- 商品型号
- TDM3307C
- 商品编号
- C3008529
- 商品封装
- PPAK-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.156克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 24A | |
| 导通电阻(RDS(on)) | 15mΩ@4.5V | |
| 耗散功率(Pd) | 2.5W | |
| 阈值电压(Vgs(th)) | 3V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 65nC@15V | |
| 输入电容(Ciss) | 2.59nF | |
| 反向传输电容(Crss) | 360pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 590pF |
商品特性
- -30V/-24A
- 在VGS = -4.5V时,RDS(ON) < 15mΩ
- 在VGS = -10V时,RDS(ON) < 10.5mΩ
- 可靠耐用
- 提供无铅产品
- PPAK-3*3-8封装
应用领域
-PWM应用-负载开关-电源管理
