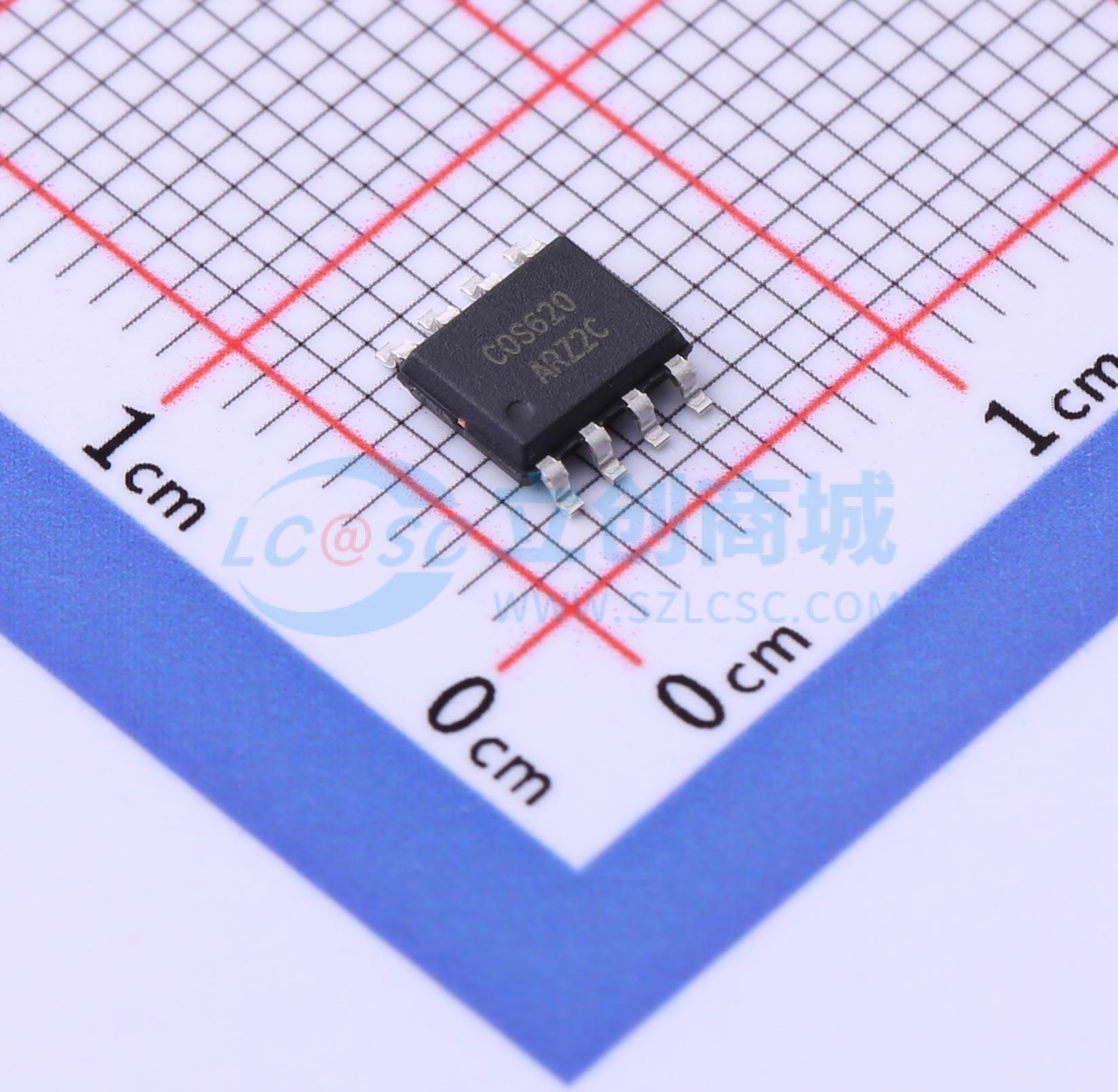

温馨提醒：图片仅供参考，商品以实物为准

COS620ARZ

36V精密低噪声仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: COS620是一款低功耗、通用型仪表放大器，具有出色的精度。这种多功能的三运放设计以及小巧的尺寸，使这些放大器适用于广泛的应用场景。只需一个外部电阻，就能将增益设置在1至10,000之间
品牌名称: COSINE(科山芯创)
商品型号: COS620ARZ
商品编号: C3008545
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	125dB
	输入偏置电流(Ib)	2nA
	输入失调电压(Vos)	50uV
	增益带宽积(GBP)	1.5MHz
	压摆率(SR)	1V/us
	输出电流	10mA
	轨到轨	轨到轨输出

	属性	参数值
	静态电流(Iq)	1mA
	输入失调电压温漂(Vos TC)	200nV/℃
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	8nV/√Hz@1kHz
	输入失调电流(Ios)	1nA
	单电源	4.5V~36V
	双电源(Vee ~ Vcc)	2.3V~18V；-18V~-2.3V
	电源纹波抑制比(PSRR)	120dB

商品概述

COS620是一款低功耗、通用型仪表放大器，具有出色的精度。其灵活的三运放设计和小巧的尺寸，使其适用于广泛的应用场景。只需一个外部电阻，即可设置1至10,000的任意增益。 COS620经过激光微调，具有极低的失调电压（50μV）、漂移（0.2μV/℃）和高共模抑制比。它可在低至±2.25V的电源电压下工作。静态电流仅为1.0mA，非常适合电池供电系统。COS620提供8引脚塑料SOP8、DIP8和MSOP8封装，工作温度范围为-40℃至+125℃。

商品特性

低失调电压：50μV（最大值）
低漂移：0.2μV/℃
低输入偏置电流：2nA（最大值）
增益带宽积：1.5MHz
压摆率：1.0V/µs
宽电源电压范围：±2.25V ~ ±18V
低静态电流：1.0mA
单位增益稳定
输入过压保护
扩展温度范围：-40℃至+125℃
提供SOP8/MSOP8/DIP8封装

应用领域

医疗仪器
RTD传感器放大器
数据采集
热电偶放大器
电桥放大器
