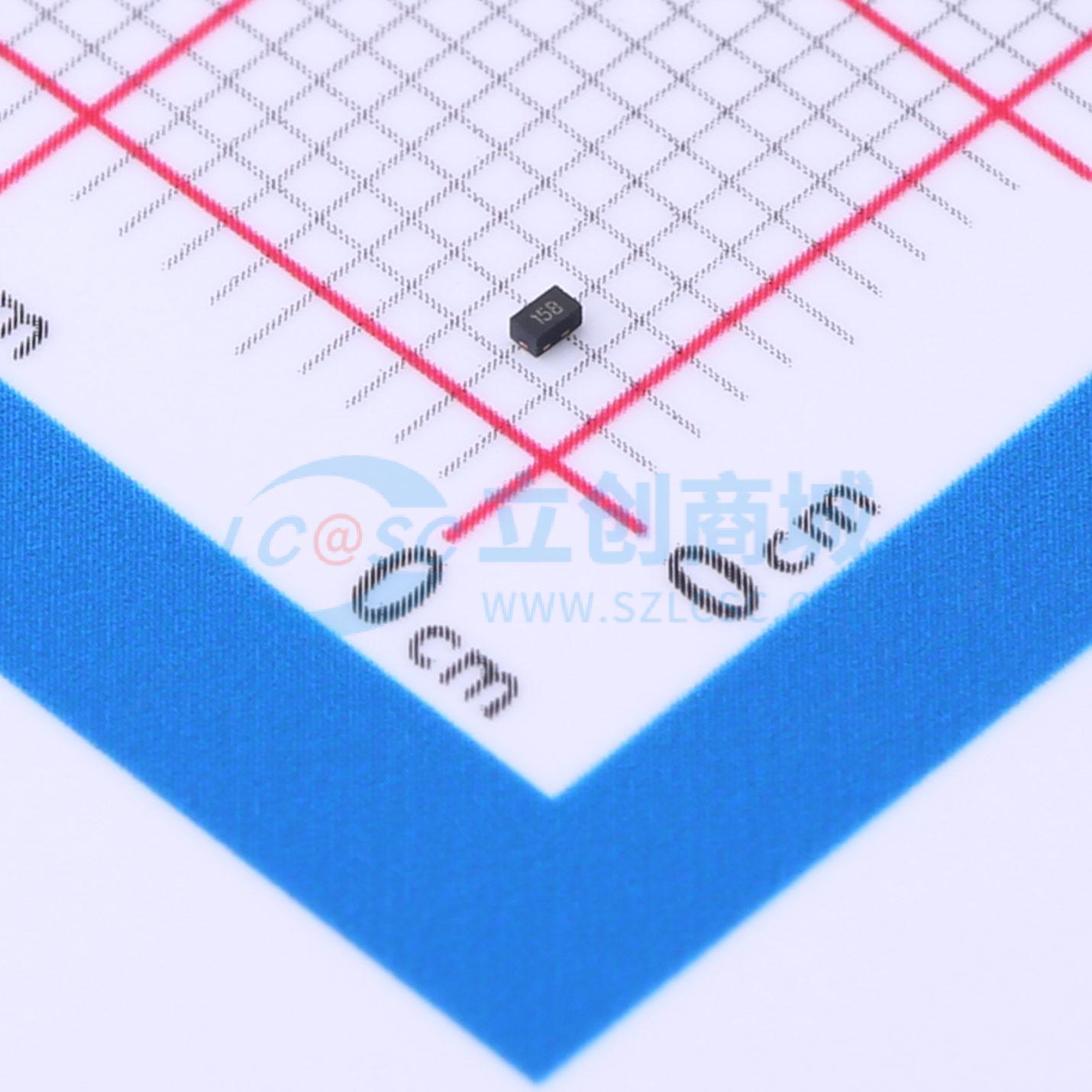

温馨提醒：图片仅供参考，商品以实物为准

AU1521P1

双向 15V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AU1521P1是一款15V双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。AU1521P1符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。该器件采用超小型无铅DFN1006 - 2封装。其尺寸小且具备高ESD浪涌保护能力，使其成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。
品牌名称: Applied Power(应能微)
商品型号: AU1521P1
商品编号: C3002764
商品封装: DFN1006-2
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

商品概述

AU1521P1是一款15V双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感数据和电源线的理想解决方案。AU1521P1符合IEC 61000 - 4 - 2（ESD）标准，空气放电±30 kV，接触放电±30 kV。该器件采用超小型无铅DFN1006 - 2封装。其尺寸小且具备高ESD浪涌保护能力，使其成为保护手机、数码相机、音频播放器及其他众多便携式应用的理想选择。

商品特性

保护一条数据或电源线
超低泄漏电流：纳安（nA）级
工作电压：15V
低钳位电压
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±30 kV 接触放电：±30 kV
- IEC 61000 - 4 - 5（雷击）6A（8/20 μs）
符合RoHS标准

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
数码相机外设
音频播放器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	15V
	钳位电压	25V
	击穿电压	16.2V

	属性	参数值
	反向电流(Ir)	200nA
	通道数	单路
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	5pF
