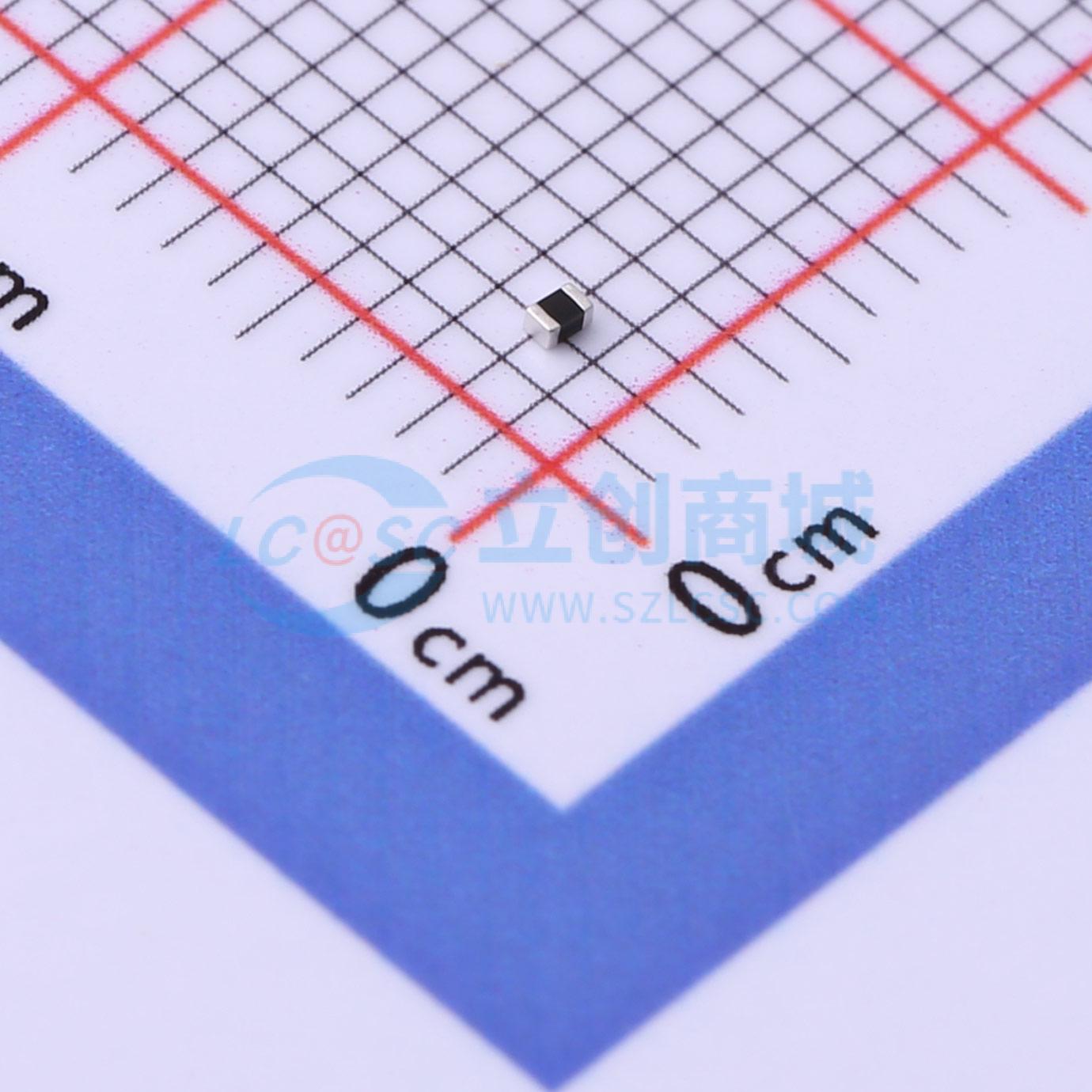

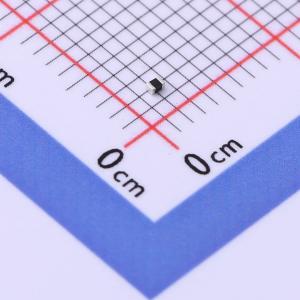

温馨提醒：图片仅供参考，商品以实物为准

AU0561M1

双向TVS 5V截止

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Applied Power(应能微)
商品型号: AU0561M1
商品编号: C3002760
商品封装: 0402
包装方式: 编带
商品毛重: 0.014克(g)

商品参数

商品概述

AU0561M1是一款双向瞬态电压抑制（TVS）二极管，采用领先的单片硅技术，具有响应速度快、电容极低和静电放电（ESD）钳位电压低的特点，是保护电压敏感数据和电源线的理想解决方案。AU0561M1符合IEC 61000 - 4 - 2（ESD）标准，空气放电±15 kV，接触放电±8 kV。它采用超小型0402封装。小尺寸和极低的电容使AU0561M1成为保护手机、数码相机、音频播放器、数据接口及其他众多便携式应用的理想选择。

商品特性

超小封装：1.0×0.55×0.55 mm
保护一条数据或电源线
极低电容：典型值2.5 pF
超低泄漏：纳安（nA）级别
工作电压：5V
低钳位电压
两引脚无引脚封装
符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试空气放电：±15 kV 接触放电：±8 kV
- EC61000 - 4 - 5（雷电）2A（8/20 μs）
符合RoHS标准

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
数码相机
外围设备
音频播放器
键盘、侧键、USB 2.0、液晶显示屏

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	10V
	峰值脉冲电流(Ipp)	-
	峰值脉冲功率(Ppp)	-
	击穿电压(VBR)	6V

	属性	参数值
	反向电流(Ir)	200nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	2.5pF
