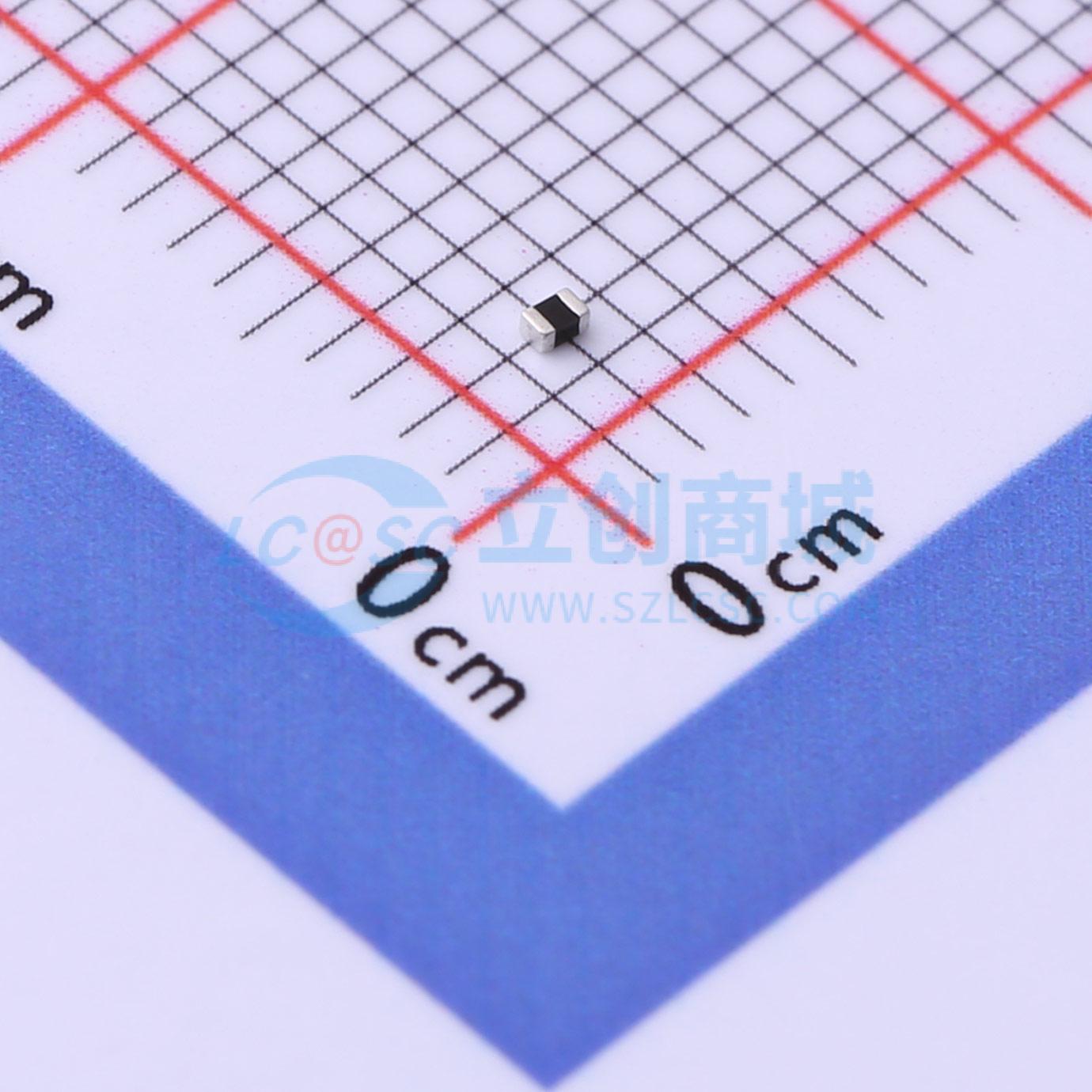

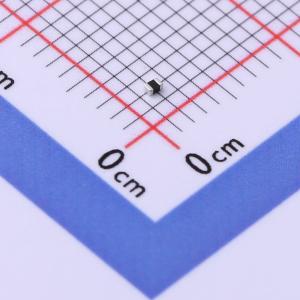

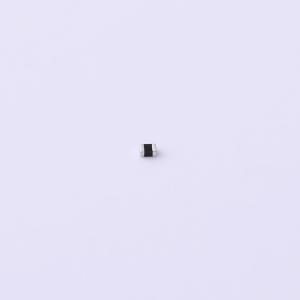

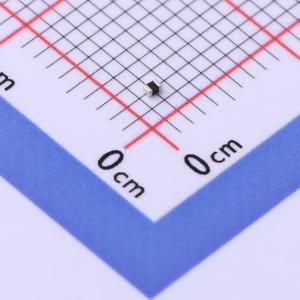

温馨提醒：图片仅供参考，商品以实物为准

AU0521M1

双向TVS 5V截止 8A峰值脉冲

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: Applied Power(应能微)
商品型号: AU0521M1
商品编号: C3002758
商品封装: 0402
包装方式: 编带
商品毛重: 0.015克(g)

商品参数

商品概述

AU0521M1是一款双向TVS二极管，采用领先的单晶硅技术提供快速响应时间和低ESD箝位电压，使其成为保护电压敏感数据和电源线的理想解决方案。AU0521M1符合IEC 61000-4-2（ESD）标准，空气放电和接触放电均为±30 kV。它被封装在超小型1.0X0.6X0.5mm无铅0402封装中。其小巧的尺寸和高ESD浪涌保护使AU0521M1成为保护手机、数码相机、音频播放器和其他许多便携式应用的理想选择。

应用领域

手机及配件
个人数字助理
笔记本电脑和手持设备
便携式仪器
数码相机
外设
音频播放器
键盘、侧键、LCD显示屏

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	峰值脉冲电流(Ipp)	8A@8/20us
	峰值脉冲功率(Ppp)	100W
	击穿电压	5.8V

	属性	参数值
	反向电流(Ir)	200nA
	通道数	单路
	工作温度	-55℃~+125℃
	防护等级	IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	10pF
