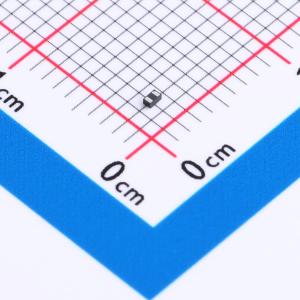

温馨提醒：图片仅供参考，商品以实物为准
AR3321P1S
双向TVS 3.3V截止 10A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 商品型号
- AR3321P1S
- 商品编号
- C3002757
- 商品封装
- DFN1006-2
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 5V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 3.5V | |
| 反向电流(Ir) | 200nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.6pF |
商品概述
AR3321P1S是一款双向瞬态电压抑制（TVS）二极管，采用先进的单片硅技术，响应时间快，静电放电（ESD）钳位电压低，是保护电压敏感高速数据线的理想解决方案。AR3321P1S电容超低，典型值为0.6 pF，符合IEC 61000-4-2（ESD）标准，空气放电和接触放电均可达±30 kV。该器件采用DFN1006-2无铅封装。其尺寸小、电容超低且具备高ESD浪涌保护能力，使其成为保护手机、数字视频接口及其他高速端口的理想选择。
商品特性
- 超低电容：典型值0.6 pF
- 超低泄漏电流：纳安（nA）级
- 工作电压：3.3 V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC 61000-4-5（雷击）10 A（8/20 μs）
- 符合RoHS标准
应用领域
- 手机及配件
- 显示端口
- MDDI端口
- USB端口
- 数字视频接口（DVI）
- PCI Express和串行SATA端口
