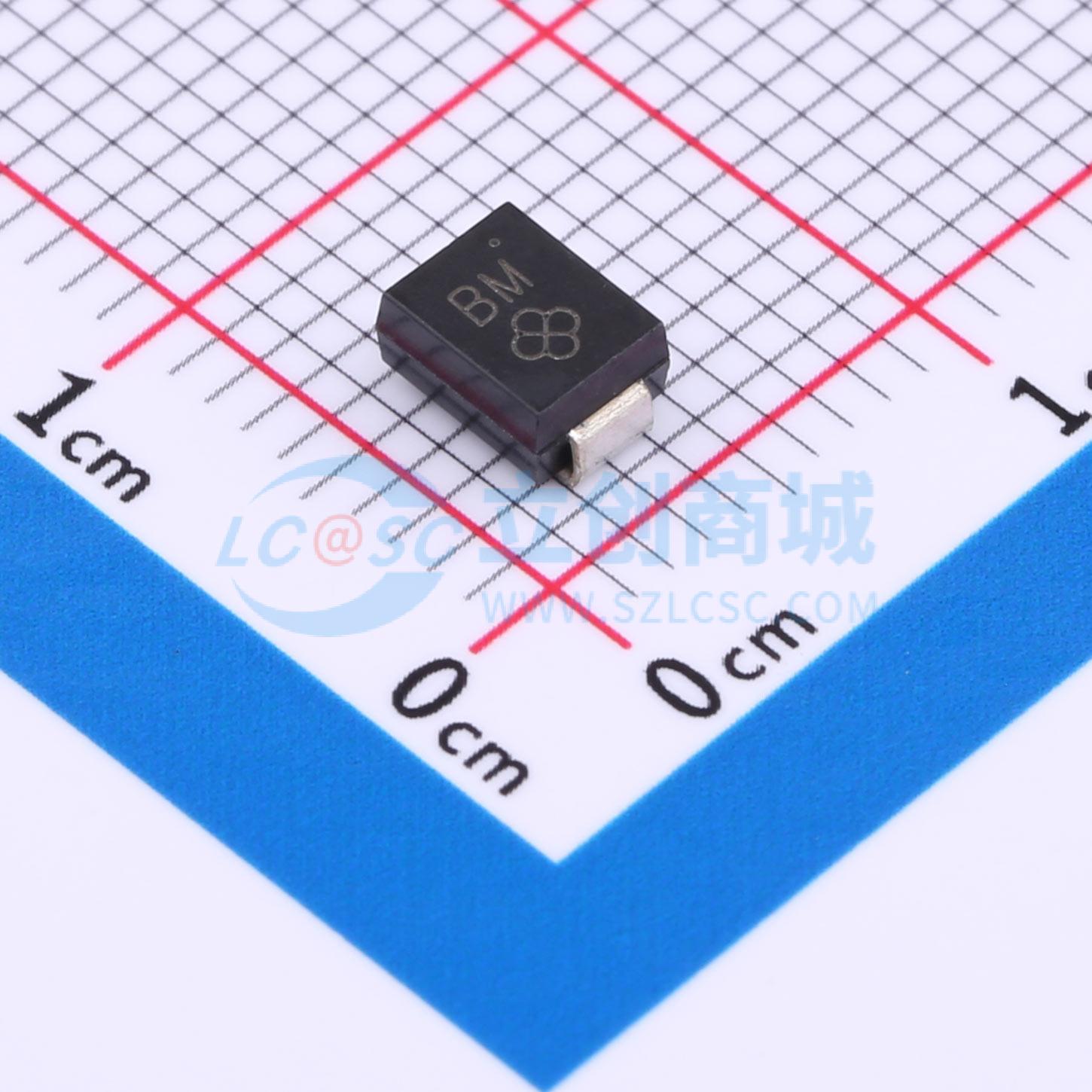

温馨提醒：图片仅供参考，商品以实物为准

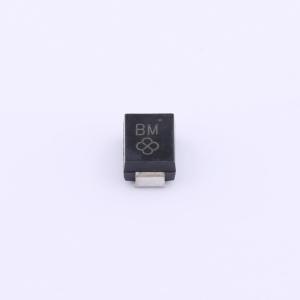

SMBJ15CA
双向TVS 15V截止 峰值浪涌电流：24.6A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：薄型封装，适合自动贴装。 玻璃钝化芯片结。 提供单向和双向两种类型。 600W峰值脉冲功率能力，波形为10/1000μs，重复率（占空比）：0.01%。 出色的钳位能力。 极快的响应时间。 低增量浪涌电阻。 符合J-STD-020的MSL 1级，LF最大峰值为260℃。 可提供AEC-Q101认证-汽车订购代码：基础型号P/NHE3或P/NHM3。 IEC 61000-4-2 ESD 空气放电30kV，接触放电30kV。 符合IEC 61000-4-4的数据线路EFT保护
- 品牌名称
- UMW(友台半导体)
- 商品型号
- SMBJ15CA
- 商品编号
- C3001976
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.21克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 24.4V | |
| 峰值脉冲电流(Ipp) | 24.6A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 600W | |
| 击穿电压 | 16.7V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS |
