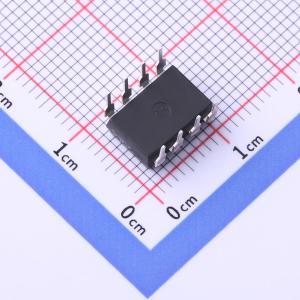

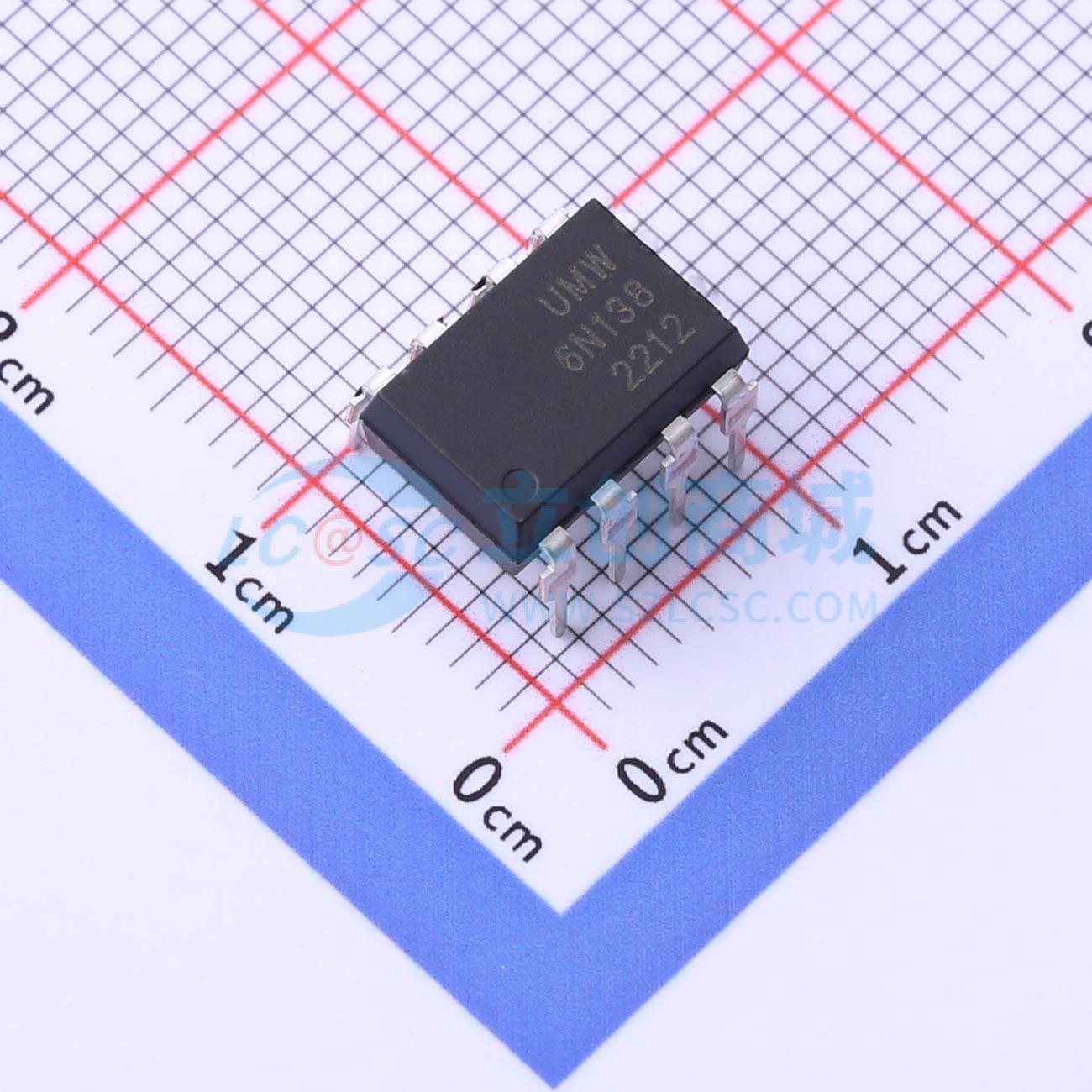

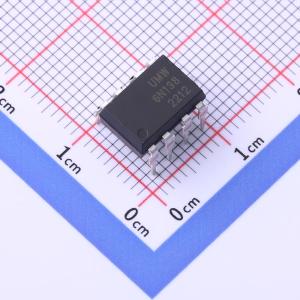

温馨提醒：图片仅供参考，商品以实物为准
6N138M
6N138M
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 结合了铝镓砷红外发射二极管作为发射极，该发射极通过光学方式耦合到塑料双列直插8引脚封装中的硅高速光电达林顿晶体管，具有不同的引脚成型选项。光电二极管和达林顿晶体管之间的独立设计降低了输入晶体管的基极-集电极电容，与传统光电晶体管光耦合器相比，速度提高了几个数量级。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- 6N138M
- 商品编号
- C3001991
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.88克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | -500mV~18V | |
| 隔离电压(Vrms) | 5kV | |
| CMTI(kV/us) | 1kV/us | |
| 传输速率 | - | |
| CTR-电流传输比 | 300% | |
| 通道数 | 1 | |
| 工作温度 | -55℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 35us | |
| 传播延迟 tpHL | 15us | |
| 输入阈值电流(FH) | - | |
| 输出电流 | 60mA | |
| 耗散功率(Pd) | 200mW | |
| 输出电压 | 18V | |
| 正向压降(Vf) | 1.28V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 25mA |
