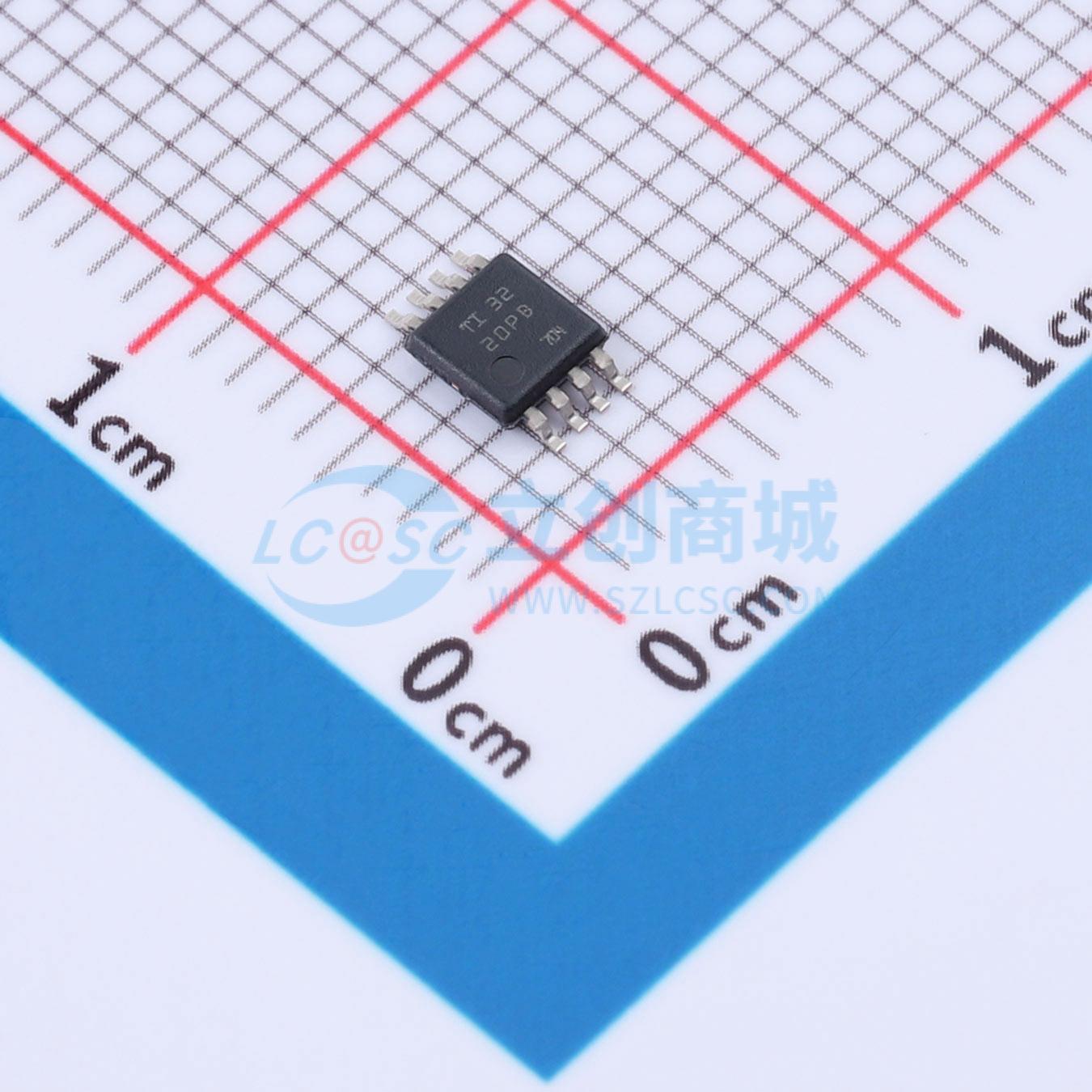

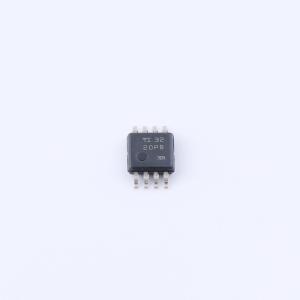

INA310A2QDGKRQ1
-4V至110V、1.3MHz超精密电流检测放大器，带漏极开路比较器和参考电压
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- INA310A2QDGKRQ1
- 商品编号
- C33128209
- 商品封装
- VSSOP-8
- 包装方式
- 编带
- 商品毛重
- 3.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | -4V~110V | |
| 增益 | 50V/V | |
| 带宽(-3db) | 1.3MHz | |
| 输入偏置电流(Ib) | 20uA | |
| 输入失调电压(Vos) | 80uV | |
| 工作温度 | -40℃~+125℃ | |
| 差分电压 | ±12V |
| 属性 | 参数值 | |
|---|---|---|
| 单电源电压 | 2.7V~20V | |
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 0.5uV/℃ | |
| 压摆率(SR) | 2.5V/us | |
| 共模抑制比(CMRR) | 160dB | |
| 输入电压噪声密度(eN) | - | |
| 功能特性 | 内置比较器；高边检测；低边检测；零漂移/自动稳零 |
商品概述
INA310x - Q1是一款超精密电流检测放大器，可在 -4 V至110 V的宽共模范围内测量分流电阻上的电压降，与电源电压无关，并集成了比较器。通过低失调电压（最大20 μV）、小增益误差（最大0.15%）和高直流共模抑制比（典型值160 dB）的组合，实现了高精度的电流测量。INA310x - Q1具有1.3 MHz的高信号带宽，适用于高压直流电流测量和快速过流保护等高速应用。
INA310x - Q1集成了一个漏极开路比较器和内部参考，提供0.6 V的阈值。外部电阻分压器设置电流跳闸点。比较器具有锁存功能，可通过将RESET引脚接地（或悬空）使其透明。
INA310x - Q1由2.7 V至20 V的单电源供电，消耗1.6 mA的电源电流。INA310x - Q1提供五种增益选项：20 V/V、50 V/V、100 V/V、200 V/V和500 V/V。这些增益选项适用于广泛动态范围的电流检测应用。
商品特性
- 符合汽车应用的AEC - Q100标准：
- 温度等级1：TA为 -40°C至 +125°C
- 具备功能安全能力
- 提供有助于功能安全系统设计的文档
- 宽共模电压：
- 工作电压： -4 V至 +110 V
- 生存电压： -20 V至 +120 V
- 高信号带宽：1.3 MHz
- 压摆率：2.5 V/μs
- 出色的共模抑制比（CMRR）：160 dB
- 精度：
- 增益误差（最大）：
- A版本：0.15%，温度系数10 ppm/°C
- B版本：0.5%，温度系数20 ppm/°C
- 失调电压（最大）：
- A版本：±20 μV，温度系数±0.25 μV/°C
- B版本：±150 μV，温度系数±1 μV/°C
- 增益误差（最大）：
- 板载漏极开路比较器
- 内部比较器电压参考：0.6 V
- 传播延迟时间：1 μs
- 比较器具有锁存功能
- 可用增益：
- INA310A1 - Q1、INA310B1 - Q1：20 V/V
- INA310A2 - Q1、INA310B2 - Q1：50 V/V
- INA310A3 - Q1、INA310B3 - Q1：100 V/V
- INA310A4 - Q1、INA310B4 - Q1：200 V/V
- INA310A5 - Q1、INA310B5 - Q1：500 V/V
- 封装选项：VSSOP - 8
应用领域
- 电子涡轮/充电器
- 电动助力转向（EPS）
- 起动机/发电机
- 再生制动
- 制动系统
