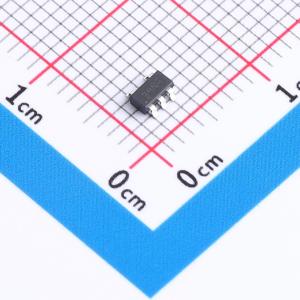

温馨提醒：图片仅供参考，商品以实物为准
CAHC1G126QDBVRQ1
具有三态输出的单路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 一款具有三态输出和集成电压转换功能的单路缓冲门。该缓冲器以正逻辑执行布尔函数 Y = A。通过对OE引脚施加高电平，可以将输出置于高阻态。
- 品牌名称
- TI(德州仪器)
- 商品型号
- CAHC1G126QDBVRQ1
- 商品编号
- C33131048
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 8ns@3.3V,15pF | |
| 功能特性 | 输出使能；电平转换 |
商品概述
SN74AHC1G126-Q1 是一款具有三态输出和集成电压转换功能的单路缓冲门。该缓冲器以正逻辑执行布尔函数 Y = A 。通过对OE引脚施加高电平，可以将输出置于高阻态。
商品特性
- 符合面向汽车应用的AEC-Q100标准
- 器件温度等级 1: -40℃ 至 +125℃
- 器件HBM ESD分类等级2
- 器件CDM ESD分类等级C4B
- 工作电压范围为2V至5.5V
- 低功耗，ICC最大值为 10μA
- 5V下的输出驱动为 ±8mA
- 闩锁性能超过 250mA，符合 JESD 17 规范
应用领域
- 启用或禁用数字信号
- 控制指示灯LED
- 对开关进行去抖
- 消除缓慢或嘈杂输入信号
