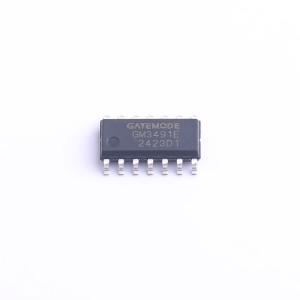

GM3491E
低功耗RS-485/RS-422收发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 3.0V-5.5V供电，±15kV静电保护、256节点、10Mbps，全双工RS485/RS422芯片
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- GM3491E
- 商品编号
- C33129665
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.293821克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 12Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 1mA | |
| 通讯模式 | 全双工 | |
| 功能特性 | Tx/Rx启用；热关断保护；使能关断；过流保护；低功耗模式 |
商品概述
GM3485E 系列器件（包括 GM3488E、GM3490E、GM3491E）是具备 ±15kV ESD 保护、工作电压范围为 +3.0V ~ 5.5V 的低功耗 RS-422 通信收发器。每个器件包含一个驱动器和一个接收器。GM3488E 具有压摆率受限的驱动器，可最大限度地减少电磁干扰并降低由电缆端接不当引起的信号反射，从而实现高达 1Mbps 数据速率下的无差错数据传输。GM3490E 和 GM3491E 的传输速率最高可达 12Mbps。所有器件均具备增强的静电放电保护功能。所有发射器输出端和接收器输入端均通过 IEC 1000-4-2 空气间隙放电 ±15kV、接触放电 ±8kV 以及人体模型 ±15kV 进行保护。驱动器具有短路电流限制功能，并通过热关断电路进行保护，防止功耗过大，该电路将驱动器输出置于高阻态。接收器输入端具有失效安全特性，当两个输入端均开路时，保证输出逻辑高电平。GM3488E、GM3490E 和 GM3491E 支持全双工通信。
商品特性
- 为 RS-485 I/O 引脚提供 ESD 保护
- ±15kV 人体模型
- ±8kV IEC 1000-4-2 接触放电
- ±15kV IEC 1000-4-2 空气间隙放电
- 工作于单电源 +3.0V ~ 5.5V，无需电荷泵
- 可与 5V 逻辑互操作
- 保证 12Mbps 数据速率 (GM3490E/GM3491E)
- 压摆率受限，实现无差错数据传输 (GM3488E)
- -7V 至 +12V 共模输入电压范围
- 电流限制和热关断，提供驱动器过载保护
应用领域
- 工业控制局域网
- 综合业务数字网
- 分组交换
