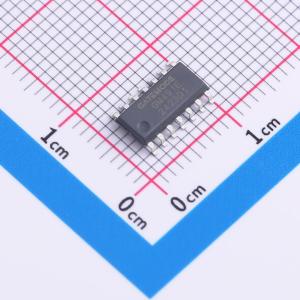

温馨提醒：图片仅供参考，商品以实物为准
GM491E
低功耗RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低功耗RS-485和RS-422通信收发器，适用于恶劣环境。每个驱动器输出和接收器输入都受到±15kV静电放电保护。
- 品牌名称
- GATEMODE(捷茂微)
- 商品型号
- GM491E
- 商品编号
- C33129666
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.293821克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 4.75V~5.25V | |
| 数据速率 | 2.5Mbps |
| 属性 | 参数值 | |
|---|---|---|
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 500uA | |
| 通讯模式 | 全双工 |
商品概述
GM488E、GM489E、GM490E 和 GM491E 是适用于恶劣环境下 RS-485 和 RS-422 通信的低功耗收发器。每个驱动器输出和接收器输入都能承受 ±15kV 静电放电 (ESD) 冲击而不会发生闩锁。每个器件包含一个驱动器和一个接收器。GM488E 和 GM489E 采用压摆率降低的驱动器，可将电磁干扰 (EMI) 降至最低，并减少因电缆端接不当引起的反射，从而实现高达 1Mbps 的无差错数据传输。GM490E 和 GM491E 的驱动器压摆率不受限制，可实现高达 2.5Mbps 的数据传输。 这些收发器在空载或驱动器禁用且满载时的电源电流在 120μA 至 500μA 之间。所有器件均采用单 5V 电源供电。 驱动器具有短路电流限制功能，并通过热关断电路防止过度功耗，该电路可使驱动器输出进入高阻抗状态。接收器输入具有故障保护功能，可确保在输入开路时输出逻辑高电平。
商品特性
- 提供 1/8 单位负载选项（总线上最多可连接 256 个节点）
- 总线引脚 ESD 保护超过 15kV
- 数据传输速率高达 1Mbps（GM490E 和 GM491E 可达 2.5Mbps）
- 为热插拔应用提供无干扰的上电和掉电保护
- 总线空闲、开路和短路故障保护
- 专为 RS-422 和 RS485 网络设计
- 驱动器电流限制和热关断功能
- 提供 5V 器件
应用领域
- 低功耗 RS-485 收发器
- 低功耗 RS-422 收发器
- 电平转换器
- 适用于 EMI 敏感应用的收发器
- 工业控制局域网
