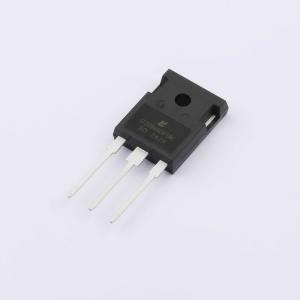

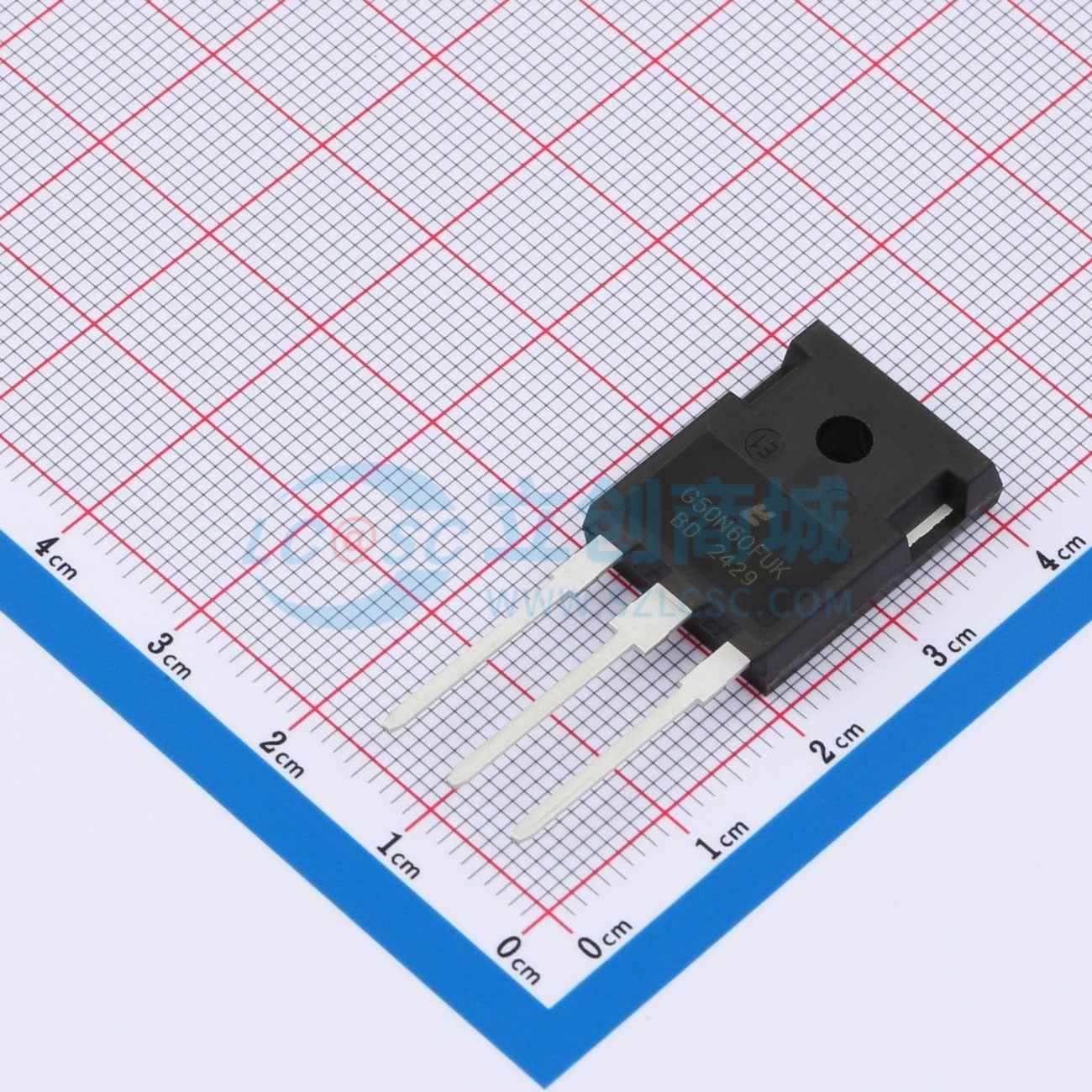

温馨提醒：图片仅供参考，商品以实物为准
MLG50N60FUK
IGBT 50A 600V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- IGBT类型：场截止沟槽，集射极击穿电压Vces=600V，集电极电流Ic=100A
- 品牌名称
- minos(迈诺斯)
- 商品型号
- MLG50N60FUK
- 商品编号
- C33129600
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 300W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 100A | |
| 集电极脉冲电流(Icm) | 200A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2V@50A,15V | |
| 栅极阈值电压(Vge(th)) | 4.8V@1mA | |
| 栅极电荷量(Qg) | 106nC@50A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.109nF@25V | |
| 输出电容(Coes) | 158pF | |
| 反向传输电容(Cres) | 24pF | |
| 开启延迟时间(Td(on)) | 22ns | |
| 关断延迟时间(Td(off)) | 102ns | |
| 导通损耗(Eon) | 980uJ | |
| 关断损耗(Eoff) | 810uJ | |
| 反向恢复时间(Trr) | 200ns | |
| 工作温度 | -55℃~+175℃ |
商品概述
MLG50N60FUK采用先进的沟槽场截止技术制造，该技术具有低VCE(sat)、优化的开关性能以及低栅极电荷Qg的特点。此IGBT适用于焊接、不间断电源以及高开关频率应用。
商品特性
- ① 快速开关
- ② 低VCE(sat)
- ③ 正温度系数
- ④ 快速恢复反并联二极管
- ⑤ 符合RoHS标准的产品
应用领域
- 焊接转换器
- 不间断电源
- 升压斩波器
- 空调
