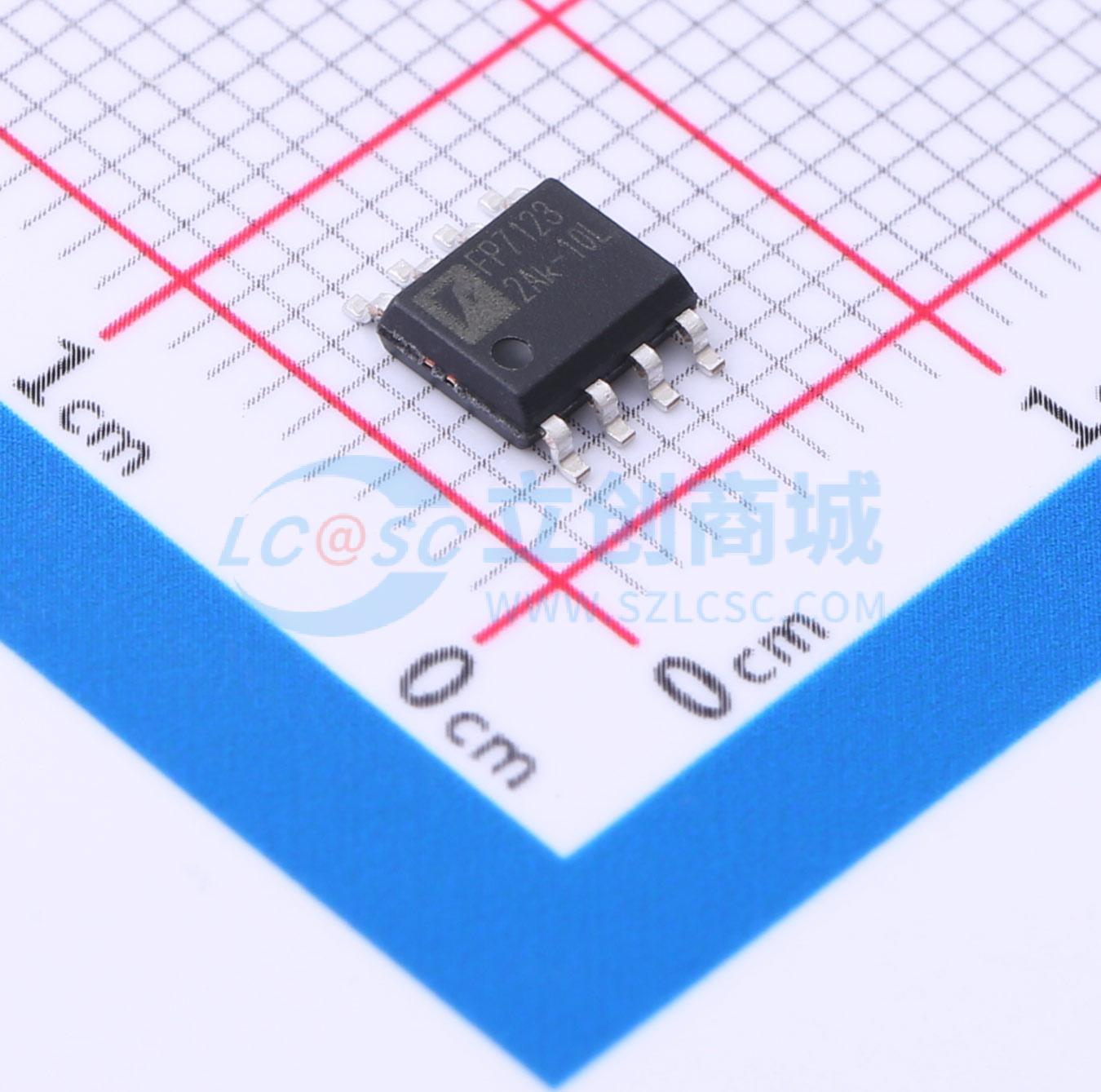

温馨提醒：图片仅供参考，商品以实物为准
FP7123XR-G1
LED Driver With Average-Mode Constant Current Control 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 是一款平均电流模式控制的LED驱动IC，工作在恒定关断时间模式下。不会产生峰均误差，因此无需任何环路补偿或高端电流感应，即可大大提高LED电流的精度、线路和负载调节能力。输出LED电流精度为±3%。可由8.0-100V电源供电。提供PWM和线性调光输入，可接受外部控制的TTL兼容信号。输出电流可通过内部250mV参考电压进行编程，也可通过0.2-1.5V调光输入进行外部控制。
- 商品型号
- FP7123XR-G1
- 商品编号
- C3001634
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 8.5V~100V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP)；短路保护 | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -25℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 3% |
商品概述
FP7123 是一种平均电流模式控制器的LED驱动IC，工作在恒定关断时间模式下。它不会产生峰值到平均值的误差，因此无需环路补偿或高端电流检测即可大大提高LED电流的精度、线路和负载调节性能。输出LED电流精度为±3%。
FP7123 可以从8.0 - 100V的电源供电。提供了一个PWM和线性调光输入，可以接受外部控制的TTL兼容信号。输出电流可以通过内部250mV参考电压进行编程，或者通过0.2 – 1.5V的调光输入进行外部控制。
商品特性
- 快速平均电流控制
- 内置8至100V线性稳压器
- 线性和PWM调光功能
- 带跳过模式的输出短路保护
- 运行所需外部元件少
- 内置100V/3A N沟道MOSFET
应用领域
- DC/DC LED驱动器应用
- 平板显示器背光
- 通用恒流源
- 标识和装饰LED照明充电器
