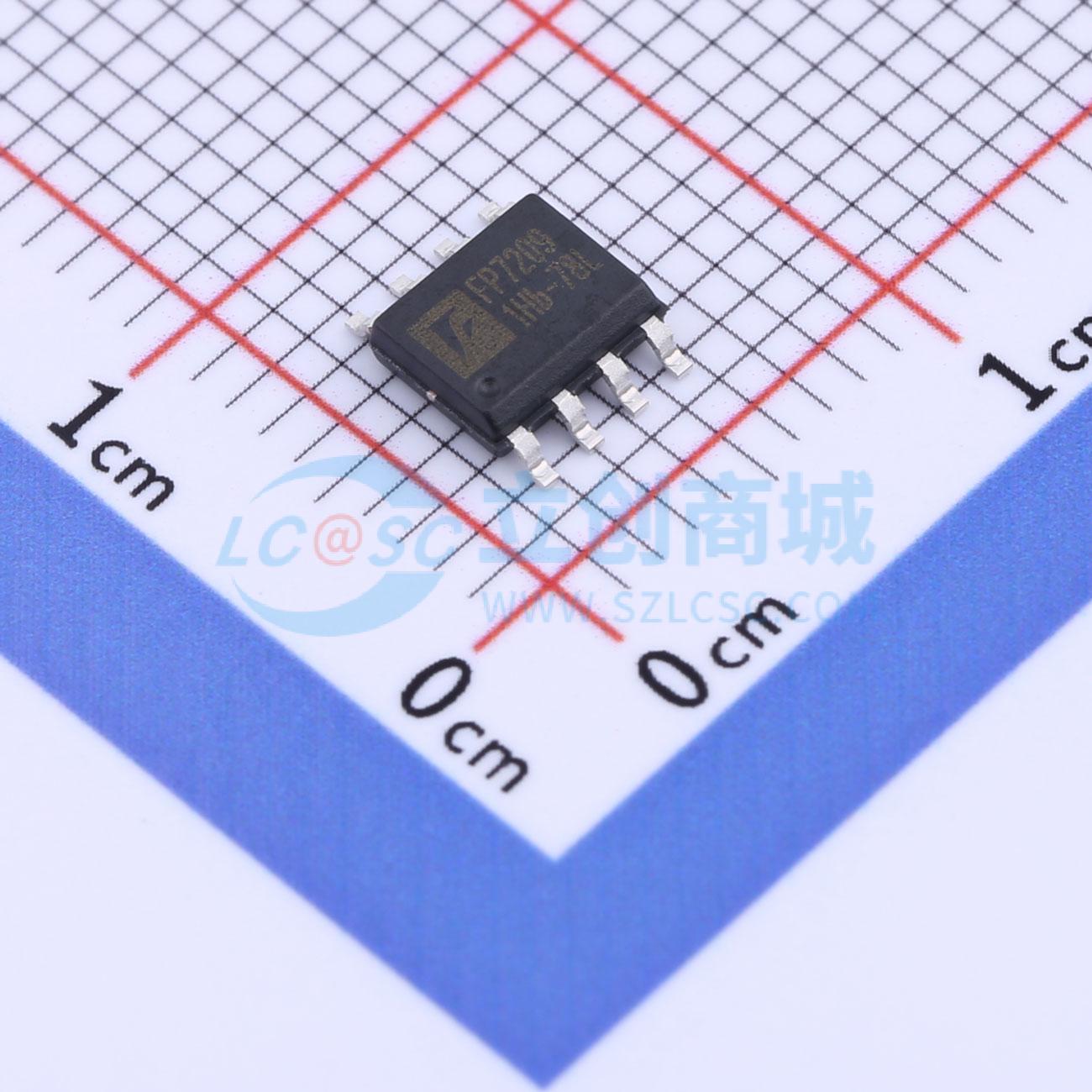

FP7209XR-G12

Non-Synchronous PWM Boost Controller for LED Driver

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是用于LED驱动器的升压拓扑开关稳压器，提供内置栅极驱动引脚以驱动外部N沟道MOSFET。误差放大器的同相输入端连接到0.25V参考电压。具备三种保护系统电路的功能，如欠压保护（UVP）、过压保护（OVP）和过流保护（OCP）。LED电流可通过连接到DIM引脚的外部信号进行调节，DIM引脚可接受直流电压或PWM信号，芯片内部包含PWM信号滤波组件
品牌名称: Advanced Analog Technology(类比)
商品型号: FP7209XR-G12
商品编号: C3001632
商品封装: SOP-8-EP
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

	属性	参数值
	特性	过流保护(OCP)；过压保护(OVP)；过温保护(OTP)；欠压保护(UVP)
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	外置

商品概述

FP7209是一款专为LED驱动应用设计的升压拓扑开关调节器。它包含一个内置的栅极驱动引脚，用于驱动外部N沟道MOSFET。误差放大器的同相输入端连接到0.25V参考电压。该器件具有三种保护功能：欠压保护（UVP）、过压保护（OVP）和过流保护（OCP）。LED电流可以通过连接到DIM引脚的外部信号进行调整，该引脚可以接受直流电压或PWM信号。芯片内部集成了用于滤波PWM信号的组件。电流模式控制和外部补偿网络使得系统稳定既简单又灵活。FP7209采用小尺寸SOP-8L(EP)封装，适合节省PCB布局空间。

商品特性

启动电压：2.8V
宽电源电压工作范围：5V至24V
精密反馈参考电压：0.25V（最大）
模拟和数字调光控制
关机电流：6μA（最大）
固定开关频率：150KHz
输入欠压保护 (UVP)
输出过电压保护 (OVP)
开关MOSFET过流保护 (OCP)
过温保护 (OTP)
封装：SOP-8L(EP)

应用领域

LED模块
显示背光
汽车照明
移动LED照明

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	LED驱动
	工作电压(DC)	5V~24V
	开关频率	120kHz~180kHz
	通道数	1
	调光	PWM；模拟
