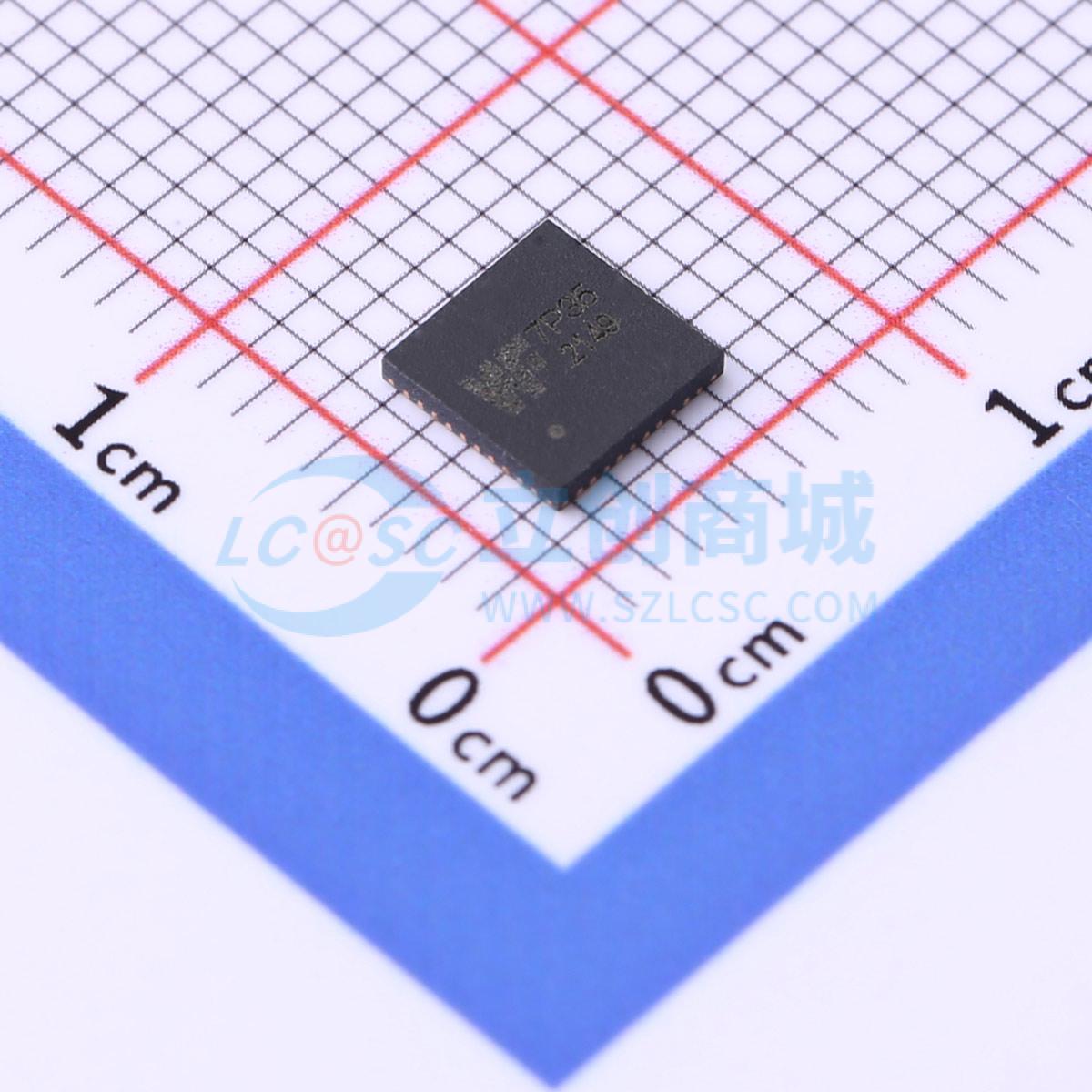

WF7P35 QFN40

WF7P35是一个8位CMOS单芯片MCU，内置8K×16 bits一次性可编程OTP ROM（只能分为4K和4K两次使用），内置256×8 bits数据存储器SRAM，一个带有1路全差分模拟信号输入的24位ADC，低噪声放大器及4×16的LCD驱动，内置UART串口通信模块，内置低电压烧录控制电路，最低2.5V可以自烧录。

• 8位单片机MCU，39条单字指令，8级存储堆栈
• 超低功耗：正常模式下500μA（@500KHz，3.3V），休眠模式下电流小于2μA
• 8K×16 bits OTP ROM（能分为4K和4K两次使用）
• 256×8 bits SRAM
• UART串口通信
• 内置16MHz振荡器
• 外部32768Hz晶振（RTC）、4MHz~16MHz晶振
• 1路全差分模拟输入的24位ADC，内部集成可编程增益放大器，ADC的输出速率30Hz~3.9KHz
• 内置电荷泵、内置稳压器供传感器和调制器、内置温度传感器
• 8位可编程预分频的8位定时计数器
• 看门狗定时器WDT
• 14位双向I/O口，1路蜂鸣器输出，可选择PT27或PT23输出，默认PT27口输出
• 4×16的LCD驱动
• 上电复位、低电压复位，低电压检测
• 2个外部中断
• 内置低电压烧录控制电路，最低2.5V可以自烧录
• 提供裸片
• 封装形式：软封、QFN32 A版、QFN32 B版、QFN40
