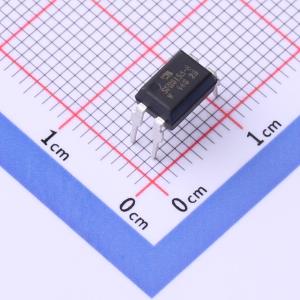

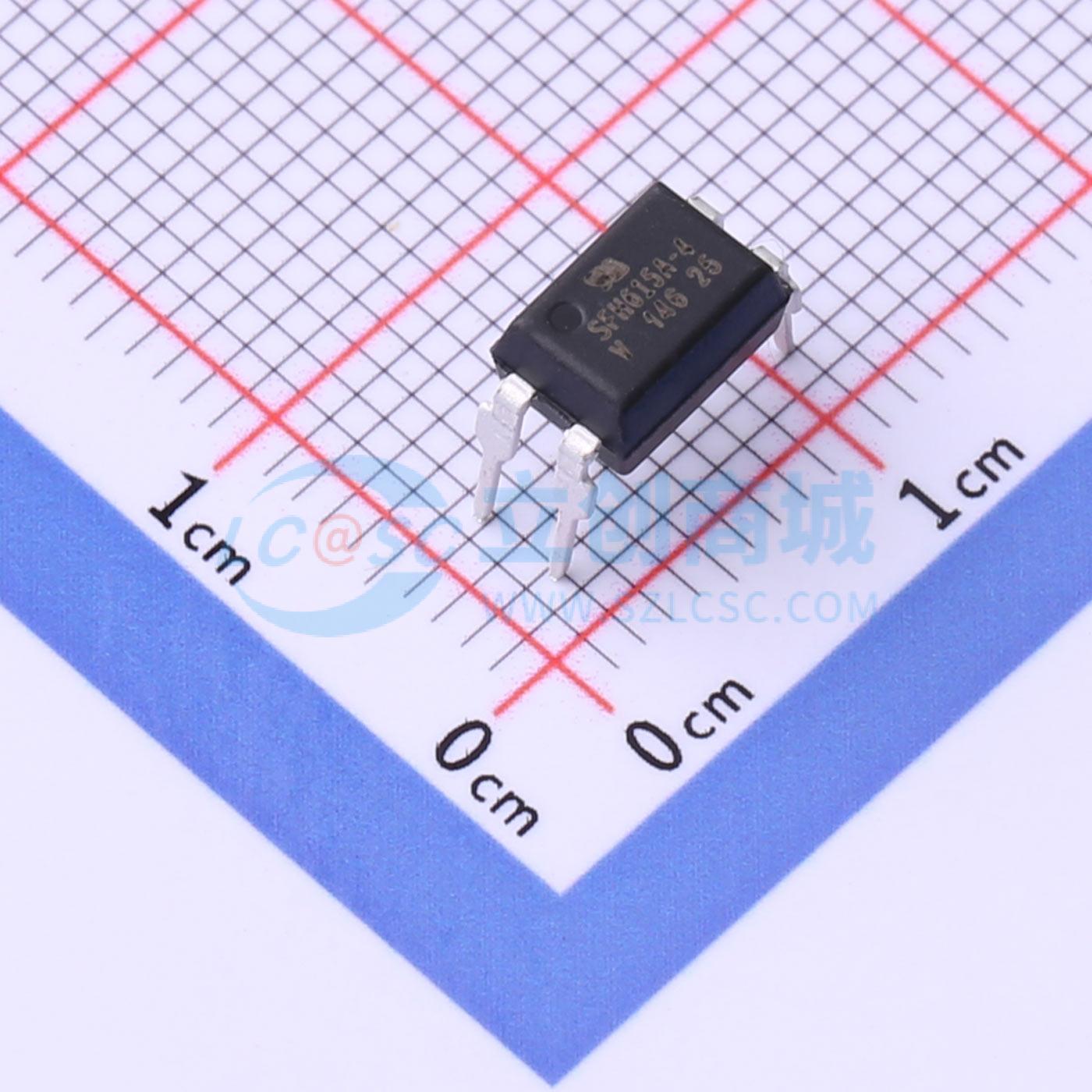

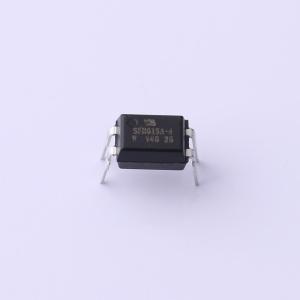

SFH615A-4

DC 5.3kV

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SFH615A 具有多种传输比、低耦合电容和高隔离电压。这些耦合器有一个 GaAs 红外二极管发射器，它与一个硅平面光电晶体管探测器进行光耦合，并封装在一个塑料 DIP-4 封装中。
品牌名称: VISHAY(威世)
商品型号: SFH615A-4
商品编号: C3000800
商品封装: DIP-4
包装方式: 管装
商品毛重: 0.58克(g)

商品参数

	属性	参数值
	输出通道数	1
	集射极饱和电压(VCE(sat))	250mV@10mA
	上升时间(tr)	2us
	下降时间	2us
	工作温度	-55℃~+100℃
	电流传输比(CTR)最小值	160%
	电流传输比(CTR)最大值/饱和值	320%
	正向电流(If)	60mA

商品概述

SFH615A 具有多种传输比、低耦合电容和高隔离电压。这些耦合器有一个 GaAs 红外二极管发射器，它与一个硅平面光电晶体管探测器进行光耦合，并封装在一个塑料 DIP - 4 封装中。这些耦合器件用于两个电气隔离电路之间的信号传输。这些耦合器的引脚间距为 2.54 mm，可端部堆叠。选择选项 6 可实现 >8 mm 的爬电距离和电气间隙。此版本符合 IEC 60950 (DIN VDE 0805) 标准，适用于高达 400 VRMS 或直流的工作电压的加强绝缘。规格可能会有所变化。

商品特性

优异的电流传输比（CTR）线性度，取决于正向电流
隔离测试电压 5300 VRMS
快速开关时间
低 CTR 退化
低耦合电容

应用领域

开关模式电源
电信
电池供电设备

数据手册PDF

放大查看下载PDF

优惠活动

9.5折

购买数量

(100个/管，最小起订量 1 个)

个

起订量：1 个100个/管

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	晶体管输出光耦
	输入类型	DC
	输出类型	光电三极管
	正向压降(Vf)	1.35V
	输出电流	50mA
	隔离电压(Vrms)	5.3kV
	直流反向耐压(Vr)	6V
	负载电压	70V
