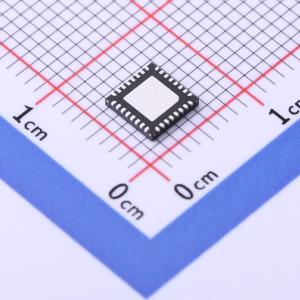

MAX96717FGTJ/VY+T
CSI-2 to GMSL2 串行器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MAX96717F GMSL 序列器通过MIPI CSI-2接口接收视频，并通过GMSL2串行链路收发器输出。同时，它在同一GMSL2链路上发送和接收双向控制通道数据。GMSL2数据可以通过同轴或屏蔽双绞线（STP）电缆传输。该设备在正向方向上以固定的3Gbps速率运行，在反向方向上以187.5Mbps速率运行。设备可以通过本地I2C/UART接口或从匹配的解串器通过链路进行编程。MAX96717F包括两个I2C/UART直通通道、灵活的GPIO、SPI隧道、内置ADC、温度传感器以及用于功能安全的一整套诊断工具。工作温度范围为-40℃至+105℃。该设备符合AEC-Q100 2级标准。
- 商品型号
- MAX96717FGTJ/VY+T
- 商品编号
- C2998684
- 商品封装
- TQFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 串行器/解串器 | |
| 类型 | 串行器 | |
| 数据速率 | 3Gbps | |
| 时钟频率(fc) | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.7V~3.6V | |
| 工作温度 | -40℃~+105℃ | |
| 输出 | GMSL | |
| 控制接口 | UART；I2C |
商品概述
MAX96717F GMSL 序列器通过MIPI CSI-2接口接收视频，并通过GMSL2串行链路收发器输出。同时，它在同一GMSL2链路上发送和接收双向控制通道数据。GMSL2数据可以通过同轴或屏蔽双绞线（STP）电缆传输。该设备在正向方向上以固定的3Gbps速率运行，在反向方向上以187.5Mbps速率运行。设备可以通过本地I2C/UART接口或从匹配的解串器通过链路进行编程。MAX96717F包括两个I2C/UART直通通道、灵活的GPIO、SPI隧道、内置ADC、温度传感器以及用于功能安全的一整套诊断工具。工作温度范围为-40℃至+105℃。该设备符合AEC-Q100 2级标准。
商品特性
- 四通道 D-PHY MIPI CSI-2 v1.3 输入端口
- 16 个虚拟通道
- 支持任何 CSI-2 数据类型在隧道模式下
- 高级 MIPI D-PHY v1.2 接收器，速率为 2.5Gbps
- 极性翻转和数据通道重新分配
- 单线全双工能力
- 3Gbps 前向链路速率
- 187.5Mbps 反向链路速率
- CSI-2 ECC、校验和本地、远程错误检测和标记
- ASIL-B 合规
- 通过 CRC 在隧道模式下的端到端数据完整性
- R-S FEC 保护前向视频和控制通道数据
- 侧通道和视频数据的 CRC 保护
- 持续的链路余量监控和优化
- 反向通道自适应均衡
- 反向通道眼图开启监控，用于持续链路余量诊断
- 并行侧通道用于设备配置和与外设通信
- I2C/UART、直通 I2C/UART、SPI、GPIO 和可编程 GPIO
- 反向参考时钟 (RoR) 支持无晶体操作，生成图像传感器参考时钟
- 内部温度监测、内部和外部电源电压监测
- 紧凑的 5mm x 5mm TQFN 侧面可焊接封装，引脚间距为 0.5mm
- 操作温度范围为 -40°C 到 +105°C
- AEC-Q100 Grade 2 认证
- 包含两个 UART 通道
- 内置 ADC
- 温度传感器
- 功能安全的广泛诊断
- 数据可以在低成本 50Ω 同轴或 100Ω 屏蔽双绞线 (STP) 电缆上传输
- 典型最大电缆长度：20m (3.2mm 50Ω 泡沫介质同轴电缆, +105°C)
- 典型最大电缆长度：10m (2.7mm 50Ω 实心介质同轴电缆, +105°C)
- 典型最大电缆长度：11m (100Ω 屏蔽双绞线, AWG26, +105°C)
- 衰减率：0.9dB/m (3.2mm 50Ω 泡沫介质同轴电缆, 室温)
- 衰减率：1.6dB/m (2.7mm 50Ω 实心介质同轴电缆, 室温)
- 衰减率：1.8dB/m (100Ω 屏蔽双绞线, AWG26, 室温)
- 衰减率：1.1dB/m (3.2mm 50Ω 泡沫介质同轴电缆, 最大老化, +105°C)
- 衰减率：2.0dB/m (2.7mm 50Ω 实心介质同轴电缆, 最大老化, +105°C)
- 衰减率：2.2dB/m (100Ω 屏蔽双绞线, AWG26, 最大老化, +105°C)
应用领域
- 高级驾驶辅助系统（ADAS）
- 激光雷达系统
- 雷达系统
- 400万像素40fps前视摄像头（FVC）系统
- 环视系统（SVS）
- 驾驶员监控系统（DMS）
- 带有多个同步摄像头的后视摄像头（RVC）系统
