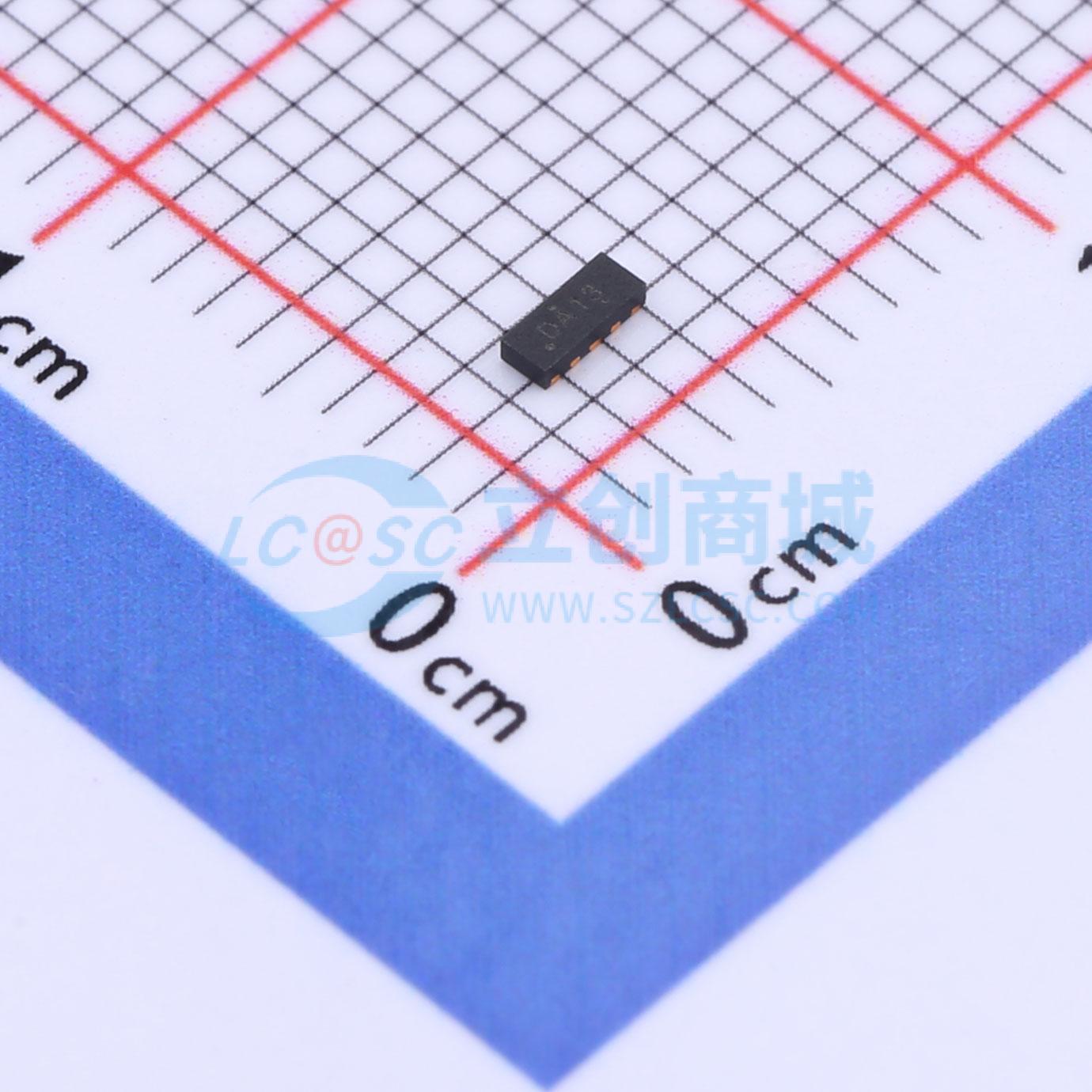

温馨提醒：图片仅供参考，商品以实物为准

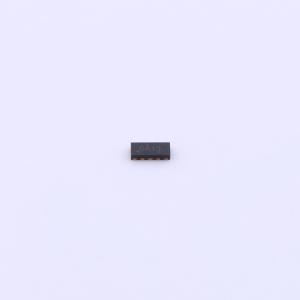

AOZ8804ADI

超低电容TVS二极管

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款瞬态电压抑制器阵列，旨在保护高速数据线（如HDMI、USB 3.0、MDDI、SATA和千兆以太网）免受破坏性ESD事件的影响。该器件在单个封装中集成了八个浪涌额定、低电容转向二极管和一个TVS。在瞬态条件下，转向二极管将瞬态引导至电源线的正端或接地。提供典型的线间电容为0.3pF，在高达6GHz的频率下具有低插入损耗，可提供更高的信号完整性，非常适合HDMI 1.3或USB 3.0应用，如数字电视、DVD播放器、计算机、机顶盒以及移动计算设备中的MDDI应用
品牌名称: AOS
商品型号: AOZ8804ADI
商品编号: C2997885
商品封装: DFN-10(1x2.5)
包装方式: 编带
商品毛重: 0.026克(g)

商品参数

商品概述

AOZ8804ADI是一款瞬态电压抑制器阵列，旨在保护HDMI、USB 3.0、MDDI、SATA和千兆以太网等高速数据线免受破坏性静电放电（ESD）事件的影响。该器件在单个封装中集成了八个浪涌额定、低电容导向二极管和一个瞬态电压抑制器（TVS）。在瞬态条件下，导向二极管将瞬态电流引导至电源线的正端或接地。 AOZ8804ADI的典型线间电容为0.3pF，在高达6GHz的频率下具有低插入损耗，可提供更高的信号完整性，非常适合HDMI 1.3或USB 3.0应用，如数字电视、DVD播放器、计算机、机顶盒以及移动计算设备中的MDDI应用。 AOZ8804ADI采用符合RoHS标准且无卤的2.5mm x 1.0mm x 0.55mm DFN - 10封装，结温范围为 - 40℃至 + 85℃。

商品特性

高速数据线的ESD保护：
- IEC 61000 - 4 - 2，4级（ESD）抗扰度测试 – 空气放电：±15kV；接触放电：±15kV
- IEC61000 - 4 - 4（电快速瞬变脉冲群，EFT）40A（5/50nS）
- IEC61000 - 4 - 5（雷击）2.5A（8/20μS）
- 人体模型（HBM）±24kV
带内部TVS二极管的浪涌额定二极管阵列
小封装节省电路板空间
保护四条I/O线
I/O线间电容低：0.3pF
钳位电压低
工作电压低：5.0V

应用领域

HDMI、USB 3.0、MDDI、SATA端口
显示器和平板显示器
机顶盒
视频图形卡
数字视频接口（DVI）
笔记本电脑

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	16.5V
	击穿电压	6V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	四路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.6pF；0.3pF
