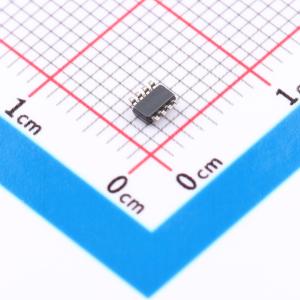

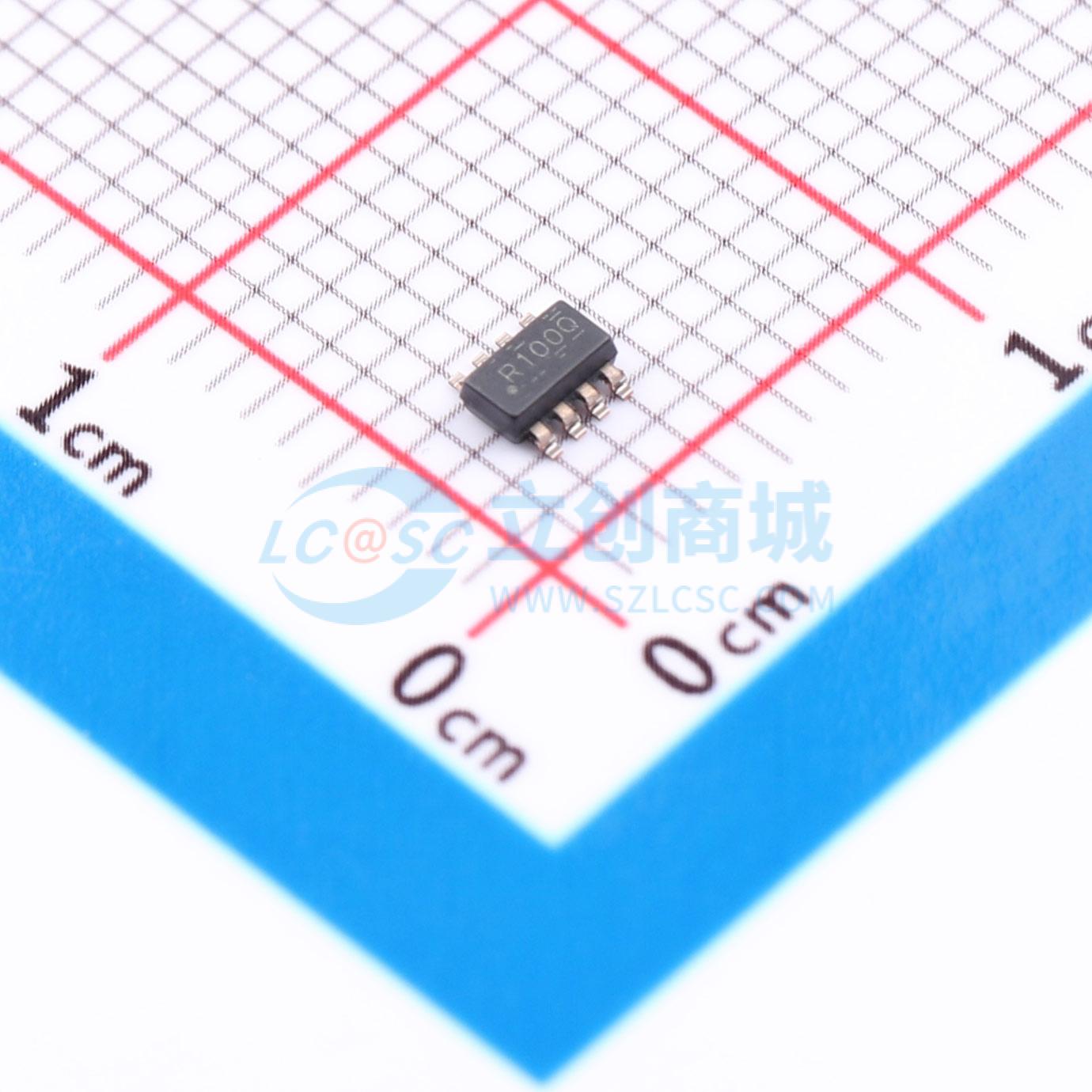

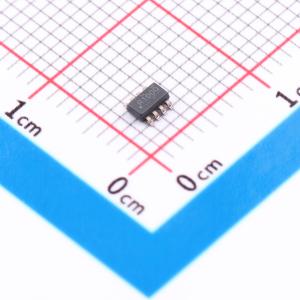

PRES11A00QDDFRQ1
PRES11A00QDDFRQ1
- 描述
- 是一款匹配电阻分压器对，采用现代、高性能模拟CMOS工艺和薄膜SiCr。具有1kΩ的标称输入电阻，可实现低热噪声和电流噪声，并提供多种标称比率以满足各种系统需求。只需将器件放置位置旋转180°，即可使用采用反相增益配置。此功能支持布局重复使用并提高了分立式仪表、差分放大器等应用的灵活性
- 品牌名称
- TI(德州仪器)
- 商品型号
- PRES11A00QDDFRQ1
- 商品编号
- C32969210
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.085398克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 特殊功能放大器 | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 80.8dB |
商品概述
RES11A-Q1 是一款匹配电阻分压器对，采用现代、高性能模拟 CMOS 工艺和薄膜 SiCr。该器件具有 1kΩ 的标称输入电阻，可实现低热噪声和电流噪声，并提供多种标称比率以满足各种系统需求。只需将器件放置位置旋转 180°，即可使用采用反相增益配置的 RES11A-Q1。此功能支持布局重复使用并提高了分立式仪表、差分放大器等应用的灵活性。
RES11A-Q1 系列具有高比率匹配精度，所测量的每个分压器的比率在标称的 ±120ppm（典型值）内。该精度可在整个温度范围内保持不变，最大比率偏移仅为±2ppm/℃。此外，器件的偏置长期稳定性已通过全面的表征得到证明。
RES11A-Q1 符合汽车 AEC-Q200 温度 1 级标准。额定工作温度范围为 – 40℃ 至 +125℃。该器件采用 8 引脚 SOT‑23-THIN 封装。
出色的比率匹配可实现最佳 CMRR
商品特性
- 符合面向汽车应用的 AEC-Q200 标准：温度： – 40℃ 至 +125℃
- 高比率匹配精度： ±0.05%（最大值）
- 低温漂：±2ppm/℃ TCR（最大值）
应用领域
- 精密分压器
- 精密电平转换增益和衰减放大器
- 具有高 CMRR 的差分放大器
- 具有高增益精度的分立式仪表放大器
- 具有高增益精度的全差分放大器
- 精确比较器阈值设置
