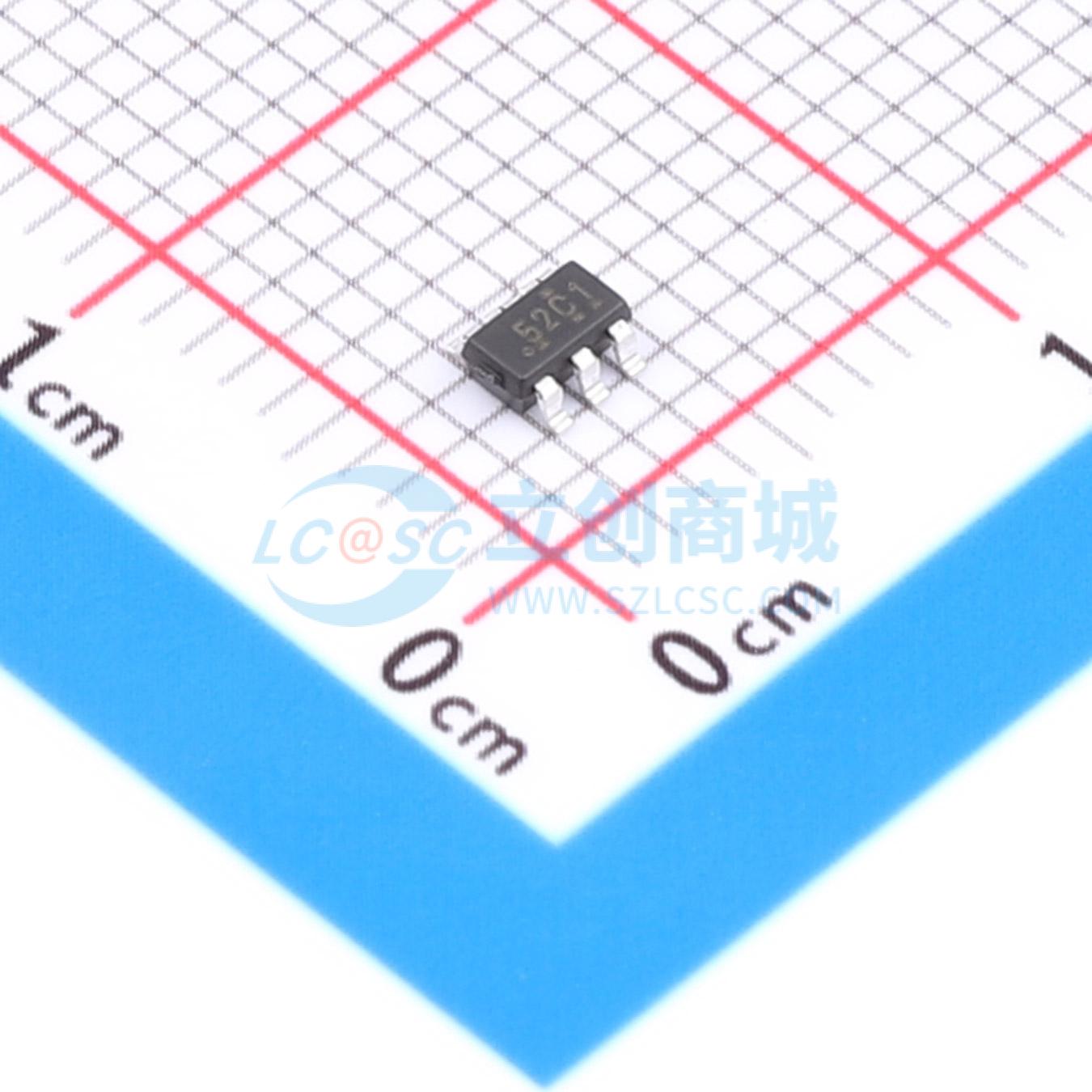

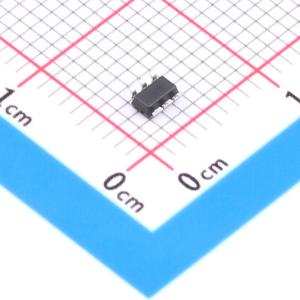

TMAG5273C1QDBVR

具有IC接口的低功耗线性3D霍尔效应传感器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: TMAG5273 是一款低功耗线性 3D 霍尔效应传感器，适用于各种工业和个人电子产品应用。此器件在 X、Y 和 Z 轴集成三个独立的霍尔效应传感器。精密模拟信号链和集成的 12 位 ADC 对测量的模拟磁场值进行数字化。支持多个工作 VCC 范围时，I2C 接口可确保使用低电压微控制器实现无缝的数据通信。该器件集成了温度传感器，可用于多种系统功能，例如给定磁场的热预算检查或温度补偿计算。可以通过 I2C 接口来配置 TMAG5273，以实现磁轴和温度测量的任意组合。此外，该器件可以配置为各种电源选项（包括唤醒和睡眠模式），从而支持设计人员根据其系统级需求优化系统功耗。多个传感器转换方案和 I2C 读取帧有助于优化吞吐量和准确性。专用的 INT 引脚可以在低功耗唤醒和睡眠模式期间充当系统中断，也可以被微控制器用来触发新的传感器转换。集成角度计算引擎 (CORDIC) 为同轴和离轴角度测量拓扑提供完整的 360° 角度位置信息。使用用户选择的两个磁轴执行角度计算。该器件具有磁增益和偏轴校正功能，可减轻系统机械误差源的影响。
品牌名称: TI(德州仪器)
商品型号: TMAG5273C1QDBVR
商品编号: C32969674
商品封装: SOT-23-6
包装方式: 袋装
商品毛重: 1克(g)

商品参数

商品概述

TMAG5273 是一款低功耗线性 3D 霍尔效应传感器，适用于各种工业和个人电子产品应用。此器件在 X、Y 和 Z 轴集成三个独立的霍尔效应传感器。精密模拟信号链和集成的 12 位 ADC 对测量的模拟磁场值进行数字化。支持多个工作 VCC 范围时，I2C 接口可确保使用低电压微控制器实现无缝的数据通信。该器件集成了温度传感器，可用于多种系统功能，例如给定磁场的热预算检查或温度补偿计算。

可以通过 I2C 接口来配置 TMAG5273，以实现磁轴和温度测量的任意组合。此外，该器件可以配置为各种电源选项（包括唤醒和睡眠模式），从而支持设计人员根据其系统级需求优化系统功耗。多个传感器转换方案和 I2C 读取帧有助于优化吞吐量和准确性。专用的 INT 引脚可以在低功耗唤醒和睡眠模式期间充当系统中断，也可以被微控制器用来触发新的传感器转换。

集成角度计算引擎 (CORDIC) 为同轴和离轴角度测量拓扑提供完整的 360° 角度位置信息。使用用户选择的两个磁轴执行角度计算。该器件具有磁增益和偏轴校正功能，可减轻系统机械误差源的影响。

商品特性

可配置的电源模式，包括：
- 2.3mA 活动模式电流
- 1μA 唤醒和睡眠模式电流
- 5nA 睡眠模式电流
X、Y 或 Z 轴上的线性磁场范围可选：
- TMAG5273x1：±40mT、±80mT
- TMAG5273x2：±133mT、±266mT
来自用户定义的磁性和温度阈值交叉的中断信号
灵敏度漂移为 5%（典型值）
具有增益和偏轴调节的集成角 CORDIC 计算
20kSPS 单轴转换率
高达 32 倍的可配置取平均，支持降噪
由 I2C 或专用 INT 引脚触发转换
具有循环冗余校验 (CRC) 功能的优化 I2C 接口：
- 最大 1MHz I2C 时钟速度
- 专用 I2C 帧读取以提高吞吐量
出厂编程和用户可配置的 I2C 地址
多种磁体类型的集成温度补偿
内置温度传感器
1.7V 至 3.6V 电源电压 VCC 范围
工作温度范围： -40°C 至 +125°C

应用领域

电表
电子智能锁
智能恒温器
游戏手柄和游戏控制器
无人机有效载荷控制
门窗传感器
磁接近传感器
移动机器人电机控制
电动自行车

	属性	参数值
	商品目录	3D磁传感器
	磁感量程(X,Y)	±80mT；±40mT
	磁感量程(Z)	±40mT；±80mT
	输出位数	12bit

	属性	参数值
	接口类型	I2C
	工作电压	1.7V~3.6V
	工作电流	2.3mA
	工作温度	-40℃~+125℃
