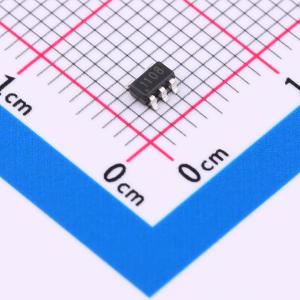

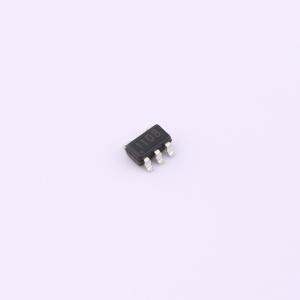

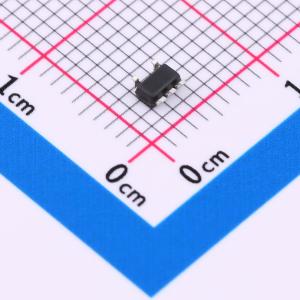

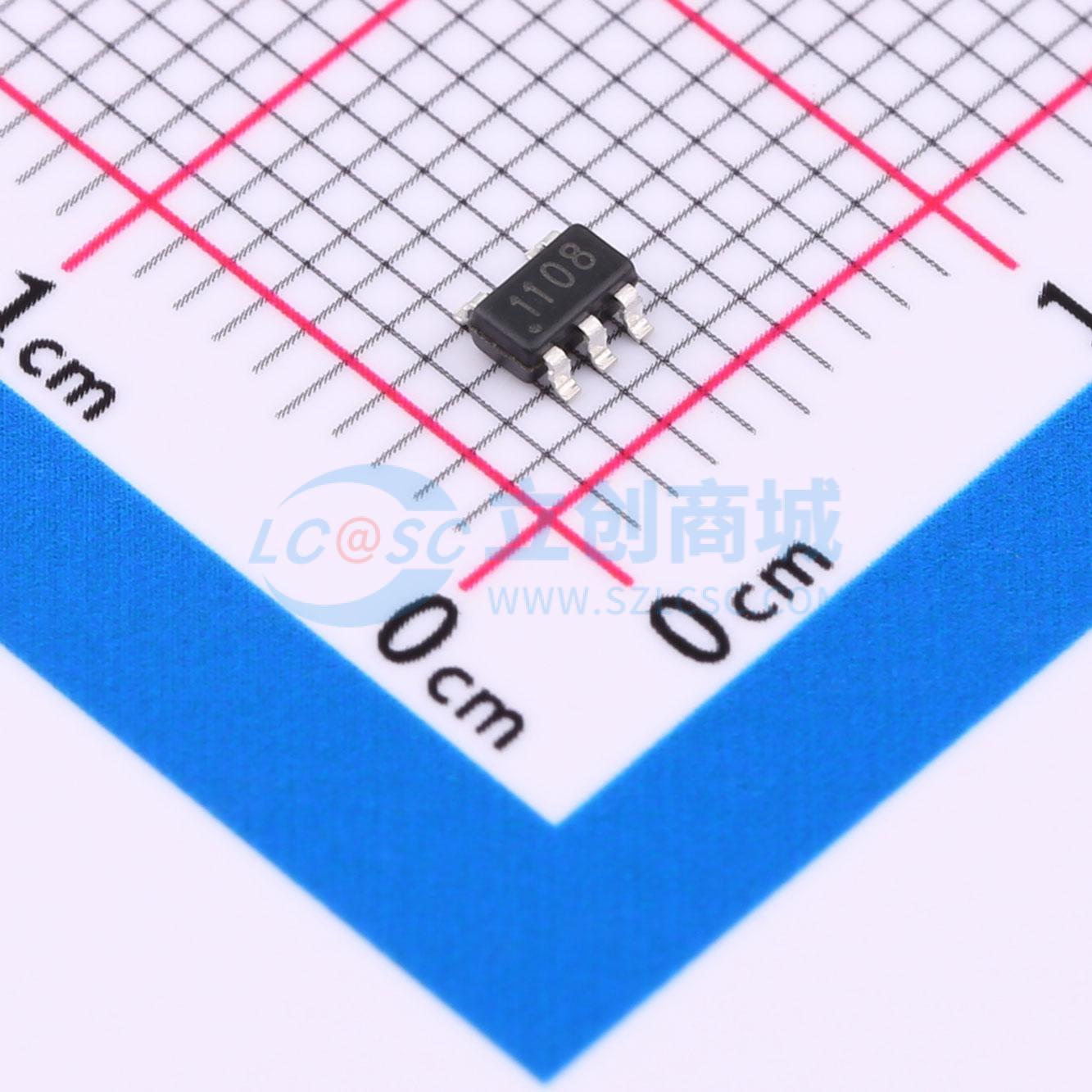

CC1108ST
具有反接保护功能的低压差线性LED驱动IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 提供单通道恒定输出电流，电流输出范围为 5mA 至 200mA，电流值可通过外部电阻 (RFB) 设置。工作电压范围为 2.5V-24V，低电流设定电压为 150mV，低饱和压降驱动级为 200mV，可在宽驱动电压范围内提供稳定电流输出。所需外部组件少，应用可靠性高。芯片包含高精度带隙参考源、5V 稳压电路、过温保护电路、低压差驱动电路、低失调和高精度放大器
- 品牌名称
- CrossChip(成都芯进)
- 商品型号
- CC1108ST
- 商品编号
- C2997138
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0404克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.5V~24V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 200mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 功能特性 | 过温保护(OTP) | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 4% |
商品概述
CC1108是一款高精度线性LED驱动芯片，提供单通道恒定输出电流，电流输出范围从5mA~200mA，电流数值可通过外接电阻（RFB）设定，工作电压范围为2.5V~24V。150mV的低电流设定电压和200mV的低饱和压降驱动级，使其能在宽驱动电压范围内提供稳定电流输出。该芯片外围元件少，应用可靠性好，内部包含高精度带隙基准源、5V稳压电路、过温保护电路、低压差驱动电路和低失调高精度放大器。内置智能过温保护功能，过温保护过程中无频闪。采用SOT23 - 5小体积封装，符合RoHS相关指令要求。它还是一个多功能线性LED驱动器IC，最大驱动电流可达200mA，驱动引脚保持0.5V电压即可。DIM内部带上拉电阻，DIM引脚悬空时芯片输出最大电流。输出电流值由外挂电阻设定，反馈电压为0.15V，最高可达200mA，输出电流值可通过ILED = VFB / RFB概算。在一定条件下效率较低，正常工作时IC最大功耗不能超过400mW，驱动电流与DRV引脚电压成反比例关系。内置无闪烁过温保护电路，当芯片结温达到110°C时，温控PWM电路开始工作，产生30kHz ~ 40kHz、随温度升高占空比降低的PWM信号控制输出电流占空比；结温低于110°C时，占空比为100%；超过110°C时，输出电流随结温升高而降低；超过150°C时，输出占空比降为零，输出电流完全关断。
商品特性
- VCC引脚具有反接保护功能，反接时电流不超过10μA，有效减少外围器件
- 工作电压范围宽，VCC：2.5V~24V
- 驱动能力强，可输出高达200mA持续电流
- 反馈电压低至150mV
- 温度调节电流，环境温度过高时输出电流自动降低
- Icc电流低，仅为500uA，有助于提高灯具光效
- 输出端最小过驱动电压（VDRV - VFB）：0.2V@IOUT = 200mA
- 芯片间电流失配 ≤ 4% @ IOUT=200mA
应用领域
- LED激光模组
- 恒流LED模组
- 恒流LED灯条
- LED日光灯管
- LED背光
