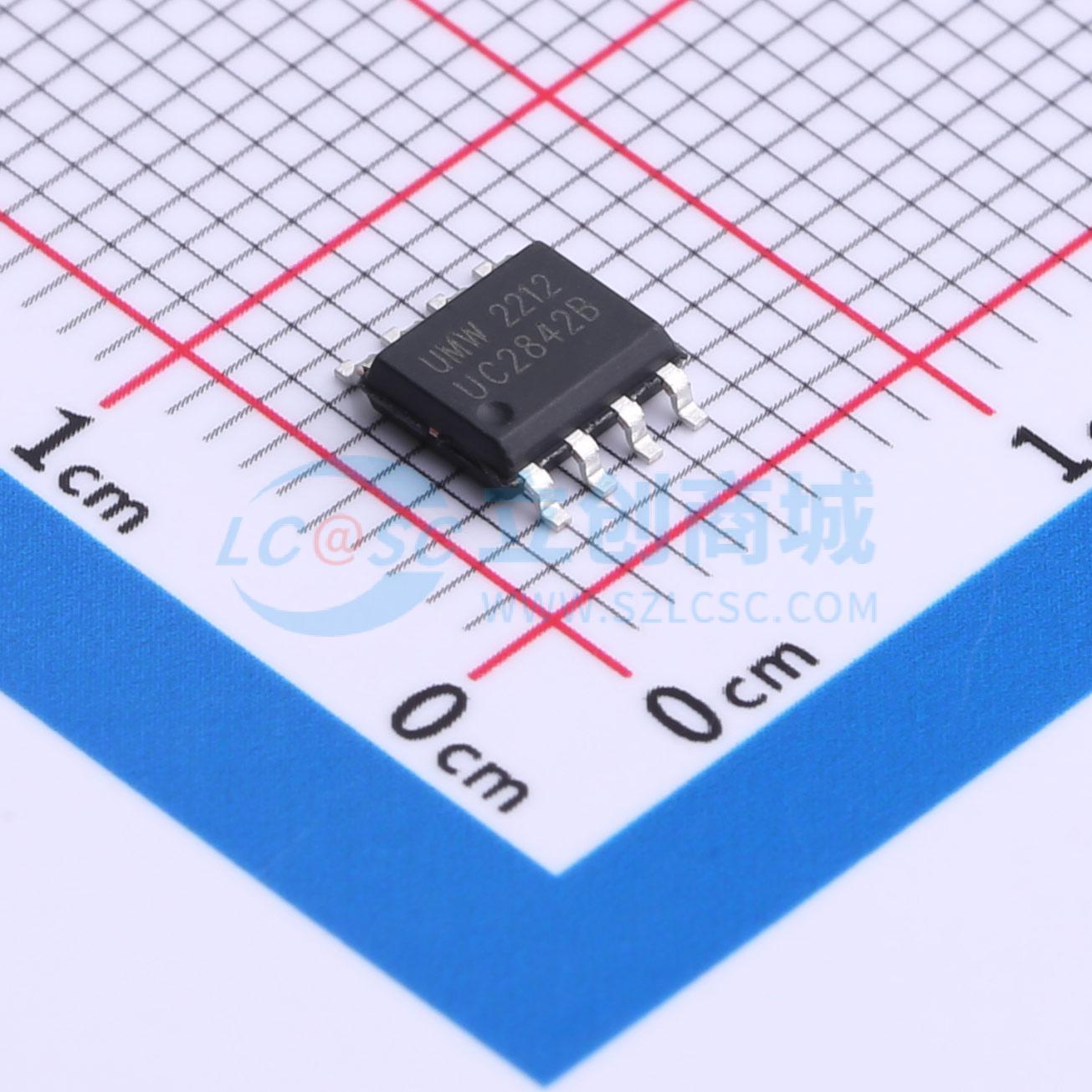

UC2842B
固定频率电流模式PWM控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- UC2842B是一款固定频率电流模式PWM控制器,特别设计用于离线和DC到DC转换应用。内部电路包括精确的振荡器、温度补偿参考、高增益误差放大器、电流检测比较器和适合驱动功率MOSFET的高电流图腾柱输出。保护电路包括欠压锁定和电流限制。
- 品牌名称
- UMW(友台半导体)
- 商品型号
- UC2842B
- 商品编号
- C2995534
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | - | |
| 工作电压 | 12V~25V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 47kHz~52kHz | |
| 工作温度 | -25℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | - | |
| 静态电流(Iq) | 500uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 固定 |
