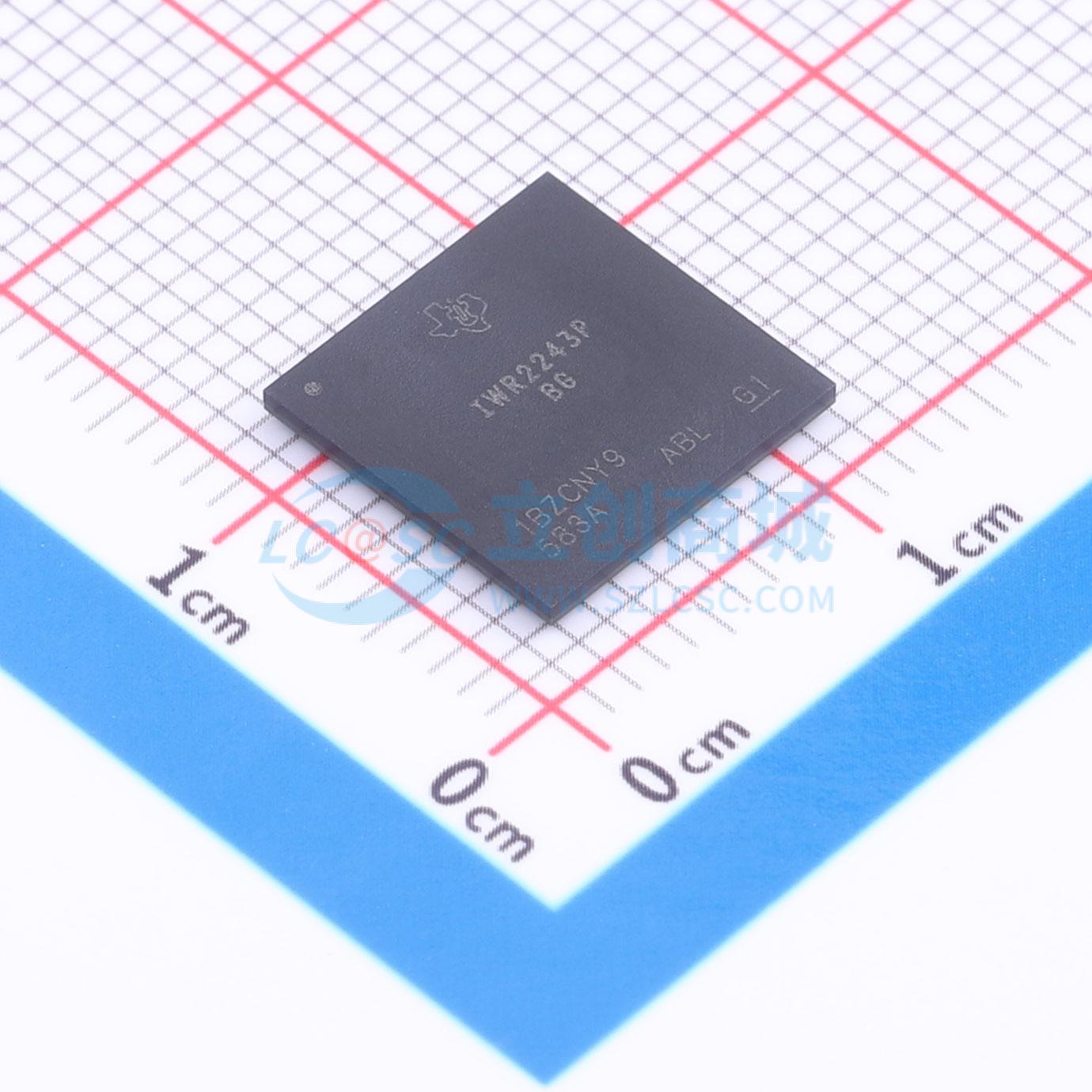

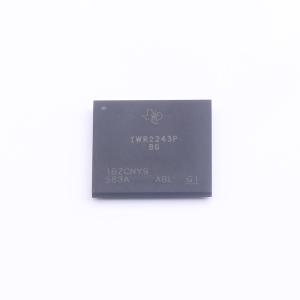

IWR2243APBGABLR

IWR2243是一款工作在76- 至 81-GHz频段的集成单芯片FMCW收发器。该器件可在极小的外形尺寸下实现高集成度。IWR2243是工业领域低功耗、自监控、超精确系统的理想解决方案。IWR2243是独立的FMCW收发器单芯片方案，可简化传感器的实现。它基于TI的低功耗45-nm RFCMOS工艺制造，可实现内置PLL和ADC转换器的3发射通道、4接收通道系统的单片集成。修改简单的编程模型即可实现多种传感器方案，还支持动态重配置以实现多模式传感器。IWR2243器件支持多器件级联连接，可提升角分辨率，满足高性能传感器开发需求。此外，该器件作为完整的平台解决方案提供，包含参考硬件设计、软件驱动、示例配置、API指南和用户文档。

• FMCW收发器
• 集成PLL、发射机、接收机、基带和ADC
• 76- 至 81-GHz频段覆盖，可用带宽为5 GHz
• 四个接收通道
• 三个发射通道
• 基于分数N PLL的超精准线性调频引擎
• TX功率:13 dBm
• RX噪声系数:13 dB
• 1 MHz偏移处相位噪声:-96 dBc/Hz（76 至 77 GHz）
• 1 MHz偏移处相位噪声:-94 dBc/Hz（77 至 81 GHz）
• 内置校准和自检
• 内置固件（ROM），系统可在全频段和全温度范围内自校准
• 可通过SPI或I2C接口与外部处理器实现控制交互，可通过MIPI D-PHY和CSI2 v1.1与外部处理器实现数据交互，支持故障报告中断
• 符合功能安全要求
• 针对功能安全应用开发，提供相关文档辅助IEC 61508功能安全系统设计，最高支持SIL 3
• 硬件完整性最高达到SIL-2
• 经TUV SUD认证，符合IEC 61508标准，最高支持SIL 2安全等级
• 嵌入式自监控，仅需有限的主机处理器参与
• 复基带架构
• 支持级联多个器件以增加通道数量
• 内置干扰检测能力
• 电源管理:内置LDO网络以提升PSRR，I/O支持3.3 V/1.8 V双电压
• 时钟源:支持外部输入40 MHz时钟（方波/正弦波），支持连接40 MHz晶体并匹配负载电容

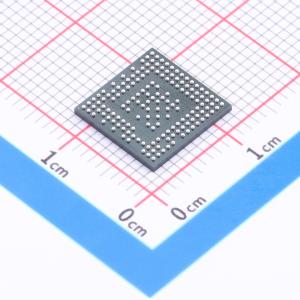

• 便于硬件设计:采用0.65-mm间距、161引脚10.4 mm × 10.4 mm倒装芯片BGA封装，易于组装，可实现低成本PCB设计
• 解决方案尺寸小
• 结温范围为-40 ℃ 至 105 ℃

• 测量距离、速度和角度的工业传感器
• 机器人
• 交通监控
• 安全监控
• 工厂自动化安全防护
• 级联配置成像
