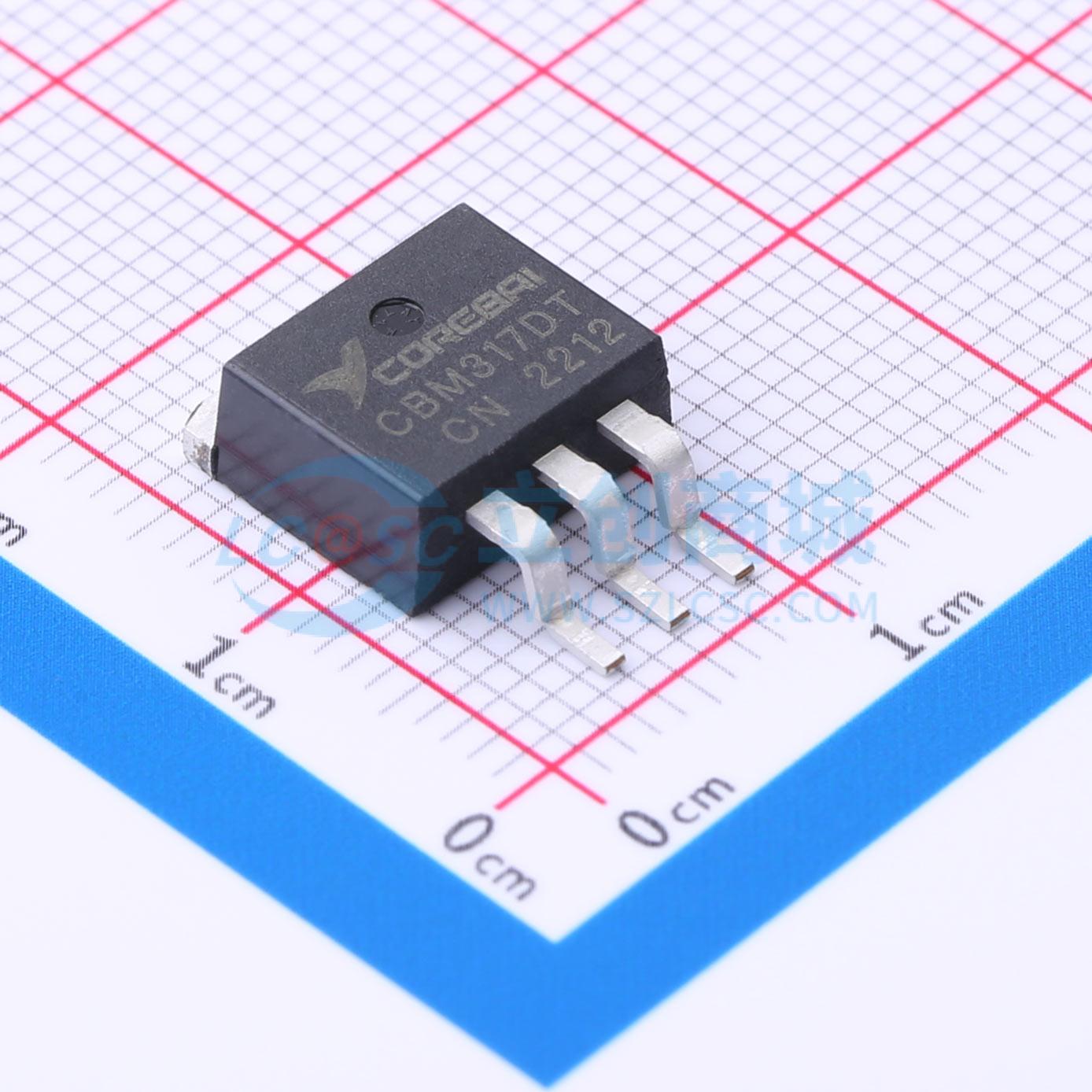

CBM317DT
可调节3端正电压稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CBM317是可调节3端正电压稳压器，在输出电压范围为1.2V到37V时，能够提供超过1.5A的电流。此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。此外还使用内部限流、热关断和安全工作区补偿使之基本能防止烧断保险丝。
- 品牌名称
- Corebai(芯佰微)
- 商品型号
- CBM317DT
- 商品编号
- C2994712
- 商品封装
- TO-263-3
- 包装方式
- 编带
- 商品毛重
- 2.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 80dB@(120Hz) | |
| 压差 | - |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 0.003%Vout | |
| 特性 | 过热保护；过流保护；热关断 | |
| 工作温度 | -40℃~+150℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
CBM317是可调节3端正电压稳压器，在输出电压范围为1.2V到37V时，能够提供超过1.5A的电流。此稳压器非常易于使用，只需要两个外部电阻来设置输出电压。此外还使用内部限流、热关断和安全工作区补偿使之基本能防止烧断保险丝。CBM317应用范围广，包括局部稳压、卡上稳压。该器件还可以用于制作一种可编程的输出稳压器，或者可以在调整点和输出之间接一个固定电阻，LM317还可用作一种精密稳流器。
商品特性
- 电流输出电流超过1.5A
- 输出电压在1.2V和37V之间可调节
- 内部热过载保护
- 不随温度变化的内部电路电流限制
- 输出晶体管安全工作区补偿
- 为高压应用的浮点操作标准3引脚晶体管封装
- 避免置备多种固定电压
应用领域
- 局部稳压
- 卡上稳压
- 制作可编程的输出稳压器
- 用作精密稳流器
