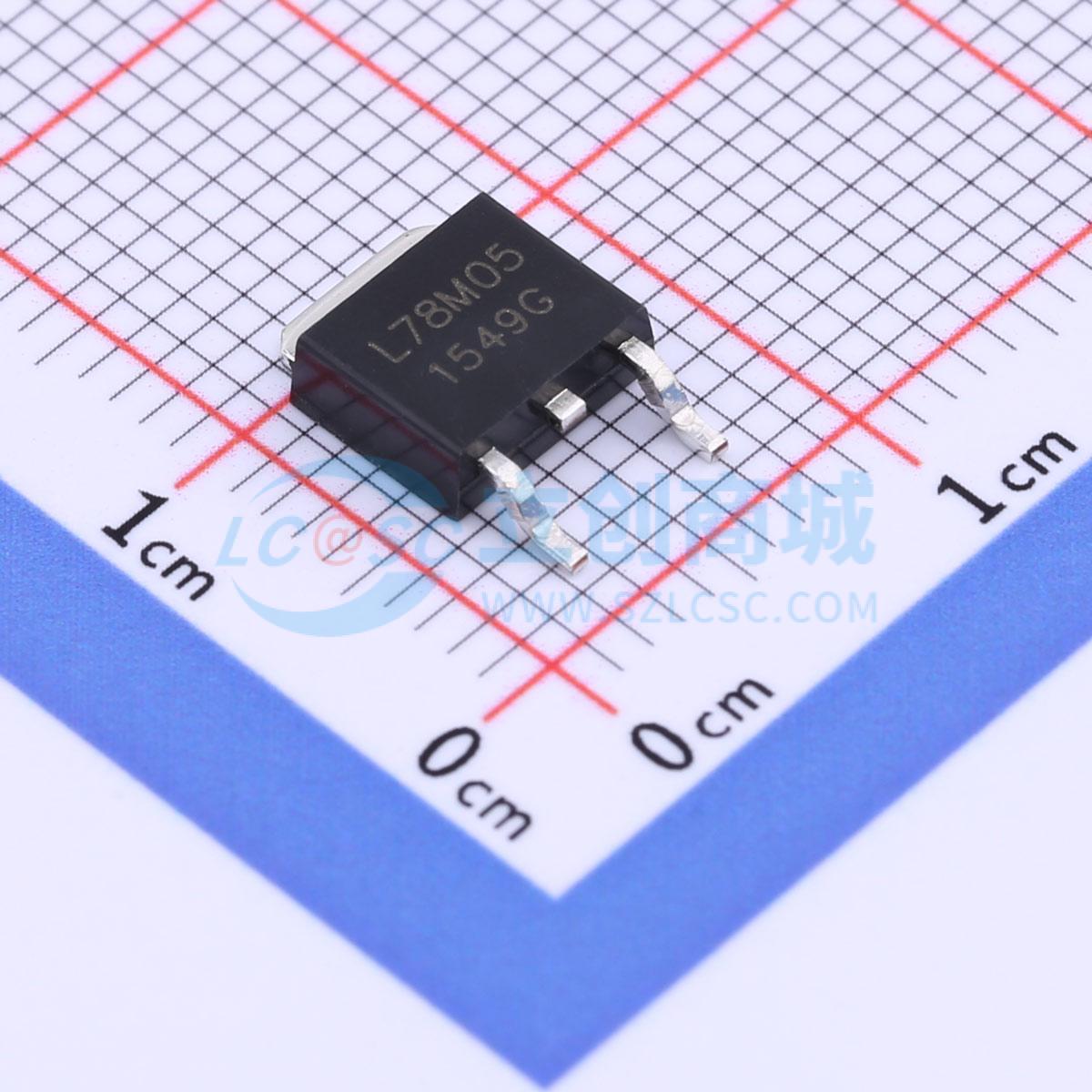

温馨提醒：图片仅供参考，商品以实物为准

78M05

500mA三端正线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 78M00系列是单片集成电路，设计用作固定电压稳压器，适用于包括本地板载稳压在内的各种应用。该系列稳压器具备内部限流、热关断保护和安全区补偿功能，使其几乎不受输出过载的影响。如果配备足够的散热片，这些稳压器可提供高达0.5A的输出电流
品牌名称: 国芯佳品
商品型号: 78M05
商品编号: C2992579
商品封装: TO-252-2
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

78M00系列是单片集成电路，设计用作固定电压稳压器，适用于包括本地、板载稳压在内的各种应用。该系列稳压器具备内部限流、热关断保护和安全区补偿功能，使其几乎不受输出过载影响。如果配备足够的散热片，这些稳压器可提供高达0.5A的输出电流。 78M00系列有两种标准塑料封装可供选择：TO - 220 - 3和TO - 252 - 2 (1)。

商品特性

输出电流高达0.5A
固定输出电压为5V、6V、8V、9V和12V
在全温度范围内输出电压容差为±5%
内部短路限流
内部热过载保护

应用领域

消费电子
微处理器电源
主板I/O电源

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	35V
	输出电压	5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	73dB@(120Hz)
	压差	2V

	属性	参数值
	静态电流(Iq)	6mA
	噪声	40uV
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
