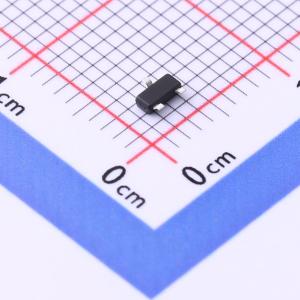

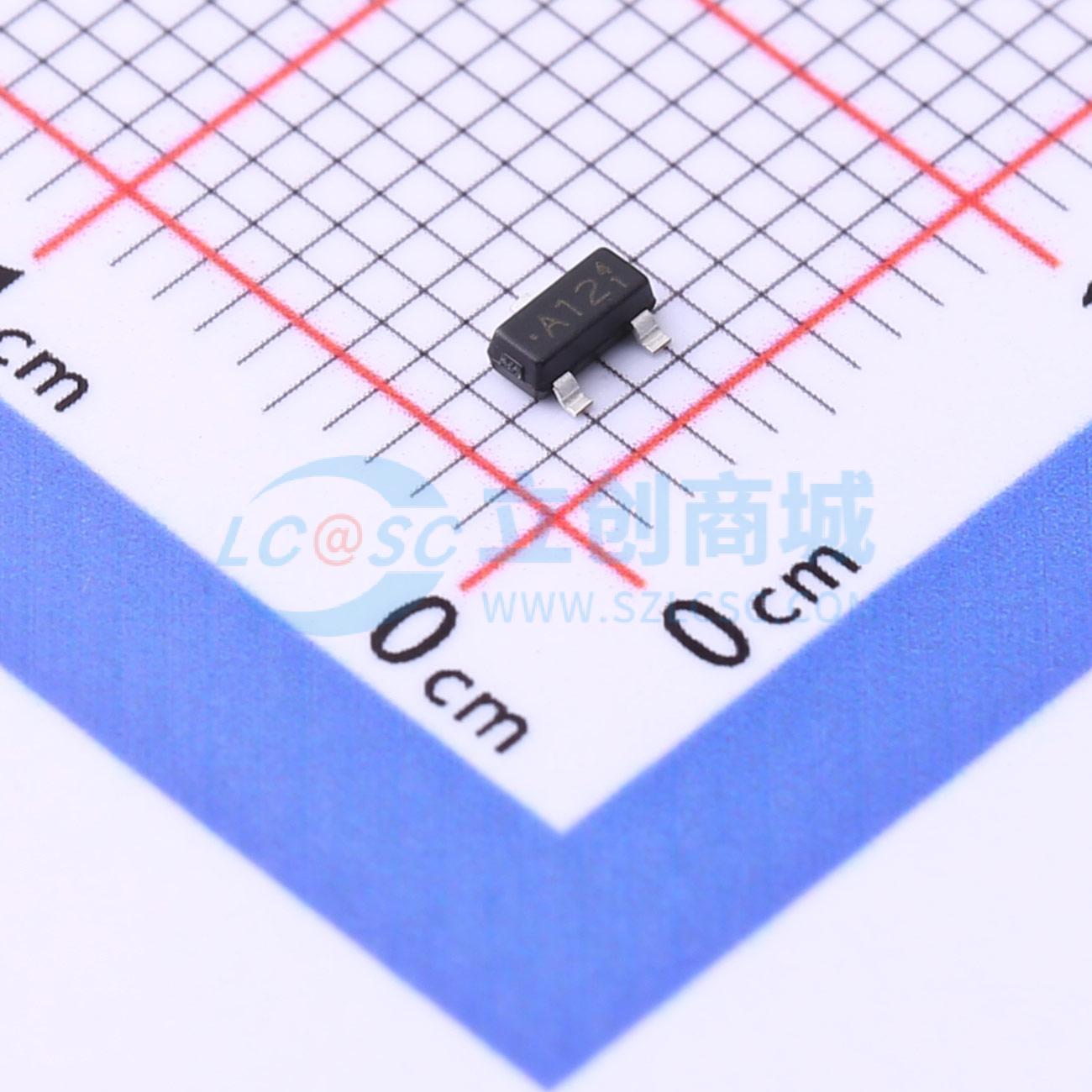

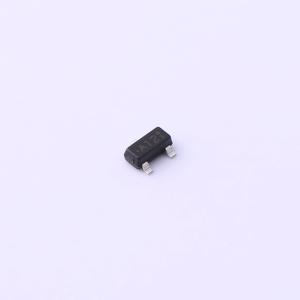

PJA3412-AU
PJA3412-AU
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- PANJIT(强茂)
- 商品型号
- PJA3412-AU
- 商品编号
- C2992440
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 4.1A | |
| 导通电阻(RDS(on)) | 56mΩ@4.5V | |
| 耗散功率(Pd) | 1.25W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 |
商品概述
NP1045G采用独特优化的屏蔽栅沟槽技术，可提供高效的高频开关性能。由于极低的RDS(ON)和Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- 当VGS为4.5V、ID为4.1A时,RDS(ON)小于56mΩ
- 当VGS为2.5V、ID为2.8A时,RDS(ON)小于68mΩ
- 当VGS为1.8V、ID为1.5A时,RDS(ON)小于95mΩ
- 先进的沟槽工艺技术
- 专为开关负载、PWM应用等特殊设计
- 符合AEC-Q101标准
- 符合欧盟RoHS 2.0标准的无铅产品
- 采用符合IEC 61249标准的绿色模塑料
应用领域
- DC/DC和AC/DC转换器中的同步整流
- 工业和电机驱动应用
