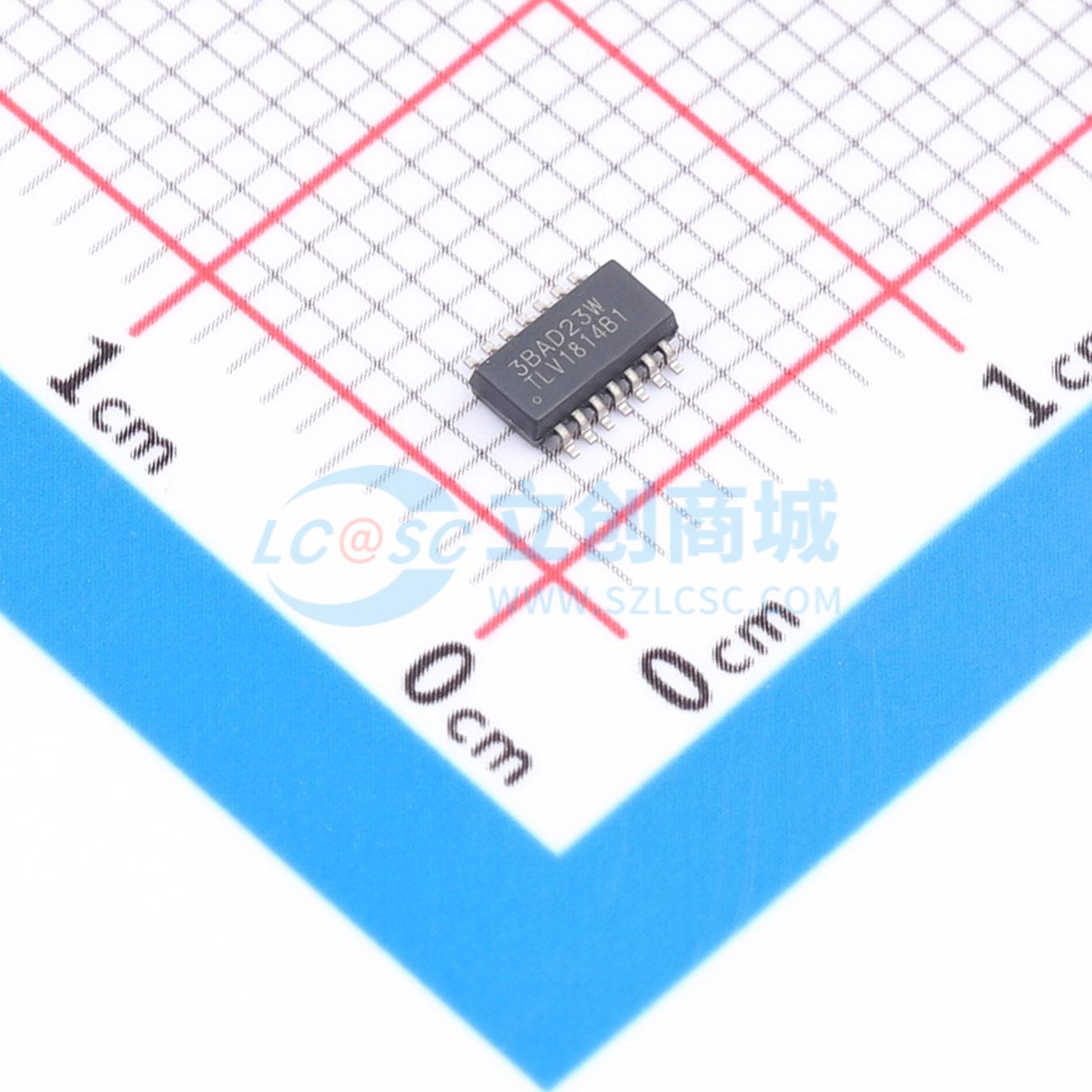

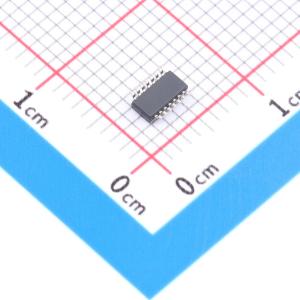

温馨提醒：图片仅供参考，商品以实物为准
TLV1814DYYR
40V轨至轨输入比较器，具有推挽或开漏输出选项
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TLV181x 和 TLV182x 是一个 40V 单通道、双通道和四通道比较器系列，具有多个输出选项。该系列提供具有推挽或开漏输出选项的轨至轨输入。该系列具有出色的速度功率组合，传播延迟为 420ns，整个电源电压范围为 2.4V 至 40V，每个通道的静态电源电流仅为 5μA。 所有器件都包含上电复位 (POR) 功能。这可确保输出处于已知状态，直到达到最小电源电压，然后输出才对输入做出响应，从而防止系统上电和断电期间出现错误输出。 TLV181x 比较器具有推挽式输出级，能够灌/拉毫安级电流，同时可对 LED 进行控制或驱动容性负载（例如 MOSFET 栅极）。 TLV182x 比较器具有开漏输出级，可在独立于比较器电源电压的情况下上拉至 40V。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TLV1814DYYR
- 商品编号
- C32795957
- 商品封装
- TSOT-23-14
- 包装方式
- 编带
- 商品毛重
- 0.203333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 四路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 0.15pA | |
| 传播延迟(tpd) | 420ns | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 5uA | |
| 工作温度 | -40℃~+125℃ | |
| 最大电源宽度(Vdd-Vss) | 40V | |
| 单电源 | 2.4V~40V | |
| 输入失调电流(Ios) | 0.01pA |
商品概述
TLV181x 和 TLV182x 是一个 40V 单通道、双通道和四通道比较器系列，具有多个输出选项。该系列提供具有推挽或开漏输出选项的轨至轨输入。该系列具有出色的速度功率组合，传播延迟为 420ns，整个电源电压范围为 2.4V 至 40V，每个通道的静态电源电流仅为 5μA。
所有器件都包含上电复位 (POR) 功能。这可确保输出处于已知状态，直到达到最小电源电压，然后输出才对输入做出响应，从而防止系统上电和断电期间出现错误输出。
TLV181x 比较器具有推挽式输出级，能够灌/拉毫安级电流，同时可对 LED 进行控制或驱动容性负载（例如 MOSFET 栅极）。
TLV182x 比较器具有开漏输出级，可在独立于比较器电源电压的情况下上拉至 40V。
商品特性
- 2.4V 至 40V 宽电源电压范围
- 轨到轨输入
- 已知启动的上电复位 (POR)
- 低输入偏移电压为 500μV
- 420ns 典型传播延迟
- 每通道的低静态电流为 5μA
- 低输入偏置电流 150fA
- 推挽输出选项 (TLV181x)
- 开漏输出选项 (TLV182x)
- -40°C 到 +125°C 的完整温度范围
- 2kV ESD 保护功能
- 安全型可提供用于功能安全系统设计的文档
应用领域
- 电器
- 工厂自动化和控制
- 电机驱动器
- 信息娱乐系统与仪表组
